높은 주파수 N 여성 4 홀 플랜지 마이크로 스트립 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 성별: | 여성 |
| 모델: | N-KFD468 | 주파수 범위: | DC~11GHz |
| 강조하다: | 고주파 RF 코아시얼 커넥터,N 여성 RF 동축 연결 장치,마이크로 스트립 RF 코아시얼 커넥터 |
||

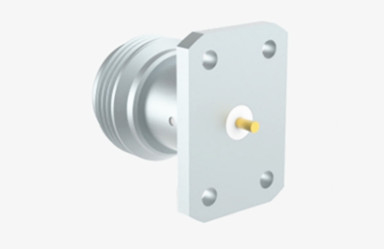

높은 주파수 N 여성 4 홀 플랜지 마이크로 스트립 RF 코아시얼 커넥터
N형 커넥터는 고무 결합 동축 커넥터에 속하며, 우수한 진동 방지 능력과 전기적 특성을 가지고 있습니다.그들의 일반적인 주파수 범위는 최대 11 GHz까지 도달 할 수 있습니다.그들은 다양한 유형의 RF 케이블에 적합하며 항공, 항공우주, 레이더, 마이크로 웨브 및 디지털 통신과 같은 분야에서 널리 사용됩니다.그리고 시험 및 측정 기기.
또한, 우리는 고객의 특정 요구 사항을 충족하기 위해 다양한 종류의 N 타입 커넥터와 어댑터를 사용자 정의 할 수 있습니다. 당신이 직각 또는 직각이 필요하든,플랜지 마운트 또는 방벽 마운트, 우리는 당신을 위해 맞춤형 솔루션을 제공할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

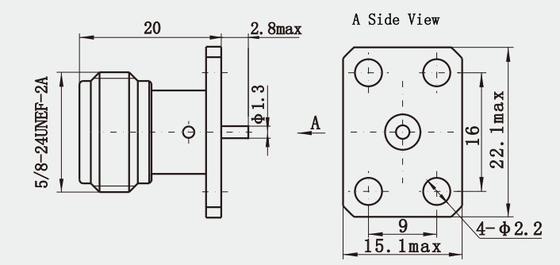

상세 한 그림
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
특징:
1연결: 스레드 연결, 회전 할 수있는 잠금, 진동 또는 충격 환경에서 안정적인 연결을 유지할 수 있으며 쉽고 빠르게 연결하고 분리 할 수 있습니다.
2낮은 손실: 고품질의 재료와 정확한 제조 과정을 채택하여 신호 전송 손실은 매우 낮으며 이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이됩니다.
3높은 보호: 하우징은 일반적으로 좋은 전자기 보호 성능을 가진 금속 재료로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
응용 프로그램:
1무선 통신 기지국: 이동 통신 기지국에서는 송신기, 수신기,안테나 및 신호의 안정적인 전송 및 수신을 보장하는 기타 장비, 높은 주파수 범위와 낮은 손실 특성은 신호 품질 및 전송 효율에 대한 기지 스테이션의 요구 사항을 충족시킬 수 있습니다.
2마이크로파 통신 시스템: 예를 들어, 마이크로파 릴레이 스테이션과 위성 통신 지상 스테이션과 같은 마이크로파 통신 시스템에서,N형 커넥터는 믹서를 포함한 다양한 마이크로 웨브 장비를 연결하는 데 사용할 수 있습니다., 위 변환기, 아래 변환기, 전력 증폭기 등, 마이크로파 신호의 전송 및 처리를 실현하고 통신 링크의 신뢰성 및 안정성을 보장하기 위해.
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
