니켈 접착 N 남성 플랜지 장착 RF 코아시얼 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-J200 | 성별: | 말레 |
| 절연 저항: | ≥500MΩ | 전압 정재파비: | ≤1.3 |
| 강조하다: | 플랜저에 장착된 RF 코아시얼 커넥터,니켈은 고주파 동축 커넥터를 도금처리했습니다,마이크로 스트립 RF 코아시얼 커넥터 |
||
니켈 접착 N 남성 플랜지 장착 RF 코아시얼 커넥터
N형 커넥터는 현선 결합 동축 커넥터 범주에 속하며, 뛰어난 진동 방지 능력과 전기적 특성을 가지고 있습니다.그들의 전형적인 주파수 범위는 최대 11 GHz입니다.이 커넥터는 다재다능하며 다양한 유형의 RF 케이블과 함께 사용할 수 있습니다.그들은 항공과 같은 다양한 분야에서 광범위하게 채택됩니다., 항공우주, 레이더, 마이크로 웨브 및 디지털 통신, 테스트 및 측정 도구 등.
우리는 N형 커넥터와 어댑터에 대한 맞춤 서비스를 제공하여 고객의 특정 요구를 충족시킵니다.플랜지 마운트 또는 방벽 마운트, 우리는 당신의 정확한 사양에 우리의 제품을 조정할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

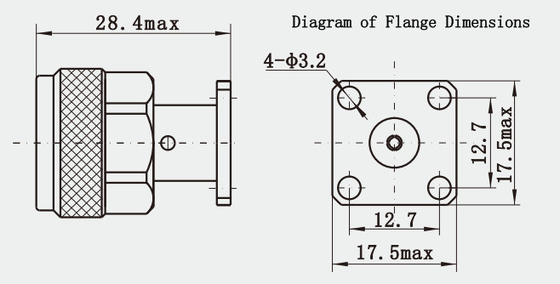

상세 한 그림
특징:
1높은 보호: 하우징은 일반적으로 좋은 전자기 보호 성능을 가진 금속 재료로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
2높은 전력 저항: 높은 전력 처리 능력, 높은 전력 RF 신호를 견딜 수 있습니다. 송신기, 증폭기 및 높은 전력 신호를 처리해야하는 다른 응용 프로그램에 적합합니다.
3강한 내구성: 특수 처리 및 테스트 후, 그것은 높은 온도, 낮은 온도, 습도 및 기타 환경과 같은 혹독한 환경 조건에서 안정적으로 작동 할 수 있습니다.그리고 오래 사용할 수 있습니다..
응용 프로그램:
1산업 자동화 제어 시스템: 공장 생산 라인 자동화 제어 시스템과 같은 원격 제어 및 모니터링이 필요한 일부 산업 자동화 시스템에서로봇 제어 시스템, 등, N형 커넥터는 원격 제어 및 데이터 획득을 달성하기 위해 RF 신호 전송 사이에 컨트롤러, 센서, 액추에이터 및 기타 장비를 연결하는 데 사용할 수 있습니다.
2의료 장비: 의료 영상 장비, RF 치료 장비 및 기타 의료 장비에서, N형 커넥터는 RF 프로브와 같은 장비의 RF 구성 요소를 연결하는 데 사용할 수 있습니다.송전 스필RF 신호의 안정적인 전송과 장비의 정상적인 작동을 보장하기 위해
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
