전문 청동 접촉 니켈 접착 된 TNC 남성 오른쪽 각 스테인리스 스틸 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 종류: | 일직선 | 적용: | RF |
| 성별: | 말레 | ||
| 강조하다: | 금속 접촉 남성 RF 동축 연결,프로 스테인리스 스틸 RF 코아시얼 커넥터,니켈은 고주파 동축 커넥터를 도금처리했습니다 |
||

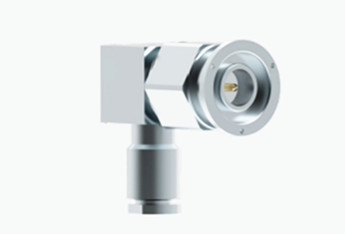

니켈 접착 된 TNC 남성 오른쪽 각 스틸 RF 동축 연결 장치
TNC 시리즈 제품은 BNC 커넥터의 스레드 변형으로 설계되었습니다. TNC RF 커넥터는 짝짓기 위해 나사 스레드를 특징으로하며 소형, 스레드,일정한 50오hm의 임피던스를 가진 방수 단위DC에서 11 GHz까지 작동하며 두 가지 유형으로 제공됩니다: 표준 및 역극성. 이러한 저렴한 커넥터는 일반적으로 다이 캐스트 및 폼 구성 요소를 사용합니다.그 성능은 산업용 또는 고품질의 제품과 일치하지 않을 수 있지만, 그들은 다양한 상업적 응용 프로그램에 이상적입니다. TNC 커넥터는 안테나 연결에 널리 사용되며 항공 전자, 방위, 통신,그리고 일반 산업 시장반극성 및 75 오흐M TNC 커넥터도 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~4GHz | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

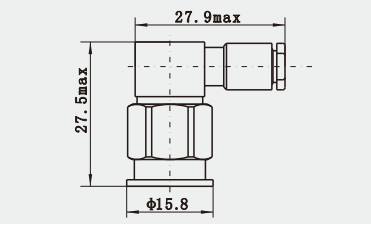

자세한 도면니켈 접착 된 TNC 남성 오른쪽 각 스틸 RF 동축 연결 장치 :
단위: ((mm)
특징:
1구조 설계
스레드 연결: TNC 커넥터는 스레드 연결 메커니즘을 채택합니다. 이 연결은 연결 할 때 단단하게 고정 될 수 있습니다.진동으로 인해 연결이 느슨해지는 것을 효과적으로 방지합니다., 당기는 등 신호 전송의 안정성과 신뢰성을 보장하기 위해, 특히 항공우주와 같은 연결 안정성에 대한 높은 요구 사항이있는 경우에 적합합니다.통신 기지국 등.
중소 및 중소 전력: 일반 통신에서 중소 및 중소 전력 RF 신호 전송의 필요를 충족시키기 위해 중소 및 중소 전력 커넥터, 그 구조 및 전기적 특성,시험 및 측정 및 다른 분야가 널리 사용됩니다..
기계적 성능
2강한 진동 저항: 가닥 연결 및 견고한 구조 설계의 사용으로 인해 TNC 커넥터는 높은 수준의 진동 저항을 가지고 있습니다.가혹한 기계 환경에서 안정적인 연결을 유지할 수 있습니다., 진동 및 충격 환경의 존재에서 항공, 항공우주 및 기타 분야에 적합합니다.
높은 신뢰성: 엄격한 설계 및 테스트 후에 TNC 커넥터는 높은 신뢰성을 가지고 있으며 오랫동안 안정적으로 작동 할 수 있으며 장애와 유지 보수 수를 줄이고 사용 비용을 줄일 수 있습니다.
적용:
1무선 통신 기지국
이동 통신 기지 스테이션에서 TNC 커넥터는 송신기, 수신기, 안테나 및 RF 신호 전송을 위한 다른 장비를 연결하는 데 사용됩니다.낮은 손실과 안정적인 임피던스 매칭 특성, 신호가 장치들 사이에서 효율적으로 전송될 수 있도록 보장하고 신호 약화와 왜곡을 줄입니다. 이것은 이동 통신의 품질과 커버리지 확보에 매우 중요합니다.음성 통화나 데이터 전송, 안정적이고 신뢰할 수있는 RF 연결에 의존하며 TNC 커넥터가 핵심 역할을합니다.
2마이크로파 통신 시스템
마이크로파 통신 시스템에서 마이크로파 릴레이 스테이션 및 위성 통신 지상 스테이션과 같은 TNC 커넥터는 믹서, 업 컨버터,디저트 변환기 및 전력 증폭기마이크로파 신호는 높은 안정성과 전송 정확성을 필요로 하기 때문에, the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devices, 따라서 마이크로파 통신 시스템의 정상적인 작동을 보장합니다.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
