TNC 남성 스테인리스 스틸 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 인증서: | ISO-9001-2015 |
| 내구성: | 500이지 사이클 | 접촉물질: | 놋쇠, 베쿠 |
| 적용: | 전자 레인지 | ||
| 강조하다: | TNC 남성 RF 동축 연결 장치,FS6057 (S) SS RF 코아시얼 커넥터,LMR-400 RF 코아시얼 커넥터 |
||

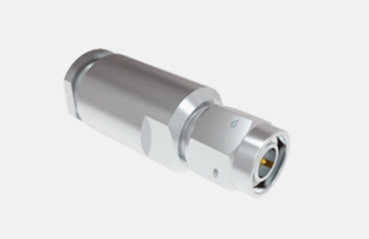

TNC 남성 스테인리스 스틸 RF 코아시얼 커넥터
TNC 시리즈는 BNC 커넥터의 스레드형 변종으로 서 있으며, TNC RF 대조는 스크루 스레드 결합으로 구별됩니다. 이 커넥터는 컴팩트하고 스레드형이며 방수적입니다.DC에서 11GHz까지의 넓은 주파수 스펙트럼에 걸쳐 50Ohm의 일정 임피던스를 유지하는표준 및 역극성 구성 모두에서 사용할 수 있으며 일반적으로 다이 캐스트 및 폼 구성 요소를 사용하여 제조되며 저렴한 솔루션을 제공합니다.그 성능은 고급 산업 제품의 성능과 비교할 수 없지만, TNC 커넥터는 광범위한 상업적 응용 분야에 적합하며, 특히 항공 전자, 통신 및 일반 산업 시장의 안테나 연결에 적합합니다.역극성 및 75 Ohm 버전은 또한 특정 요구 사항을 충족 할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~4GHz | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSWR | ≤1.3 | |||
메카니컬 스펙
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

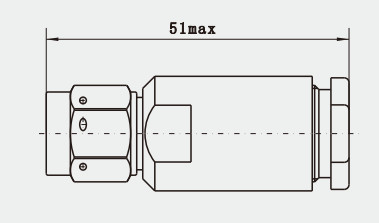

상세 한 그림
특징:
1.안정적인 스레드 연결: 스레드 연결은 스냅 유형의 연결보다 더 강력하고 신뢰할 수 있습니다.고 진동 환경에서 안정적인 연결을 보장하고 실수로 연결을 끊는 것이 쉽지 않습니다..
2다양한 종류: 직선, 90도 직각, 방벽, 4홀 패널 또는 자유 장착 유형은 다른 응용 시나리오와 공간 제약에 따라 선택할 수 있습니다.
적용:
1산업 자동화: 산업 자동화 시스템에서는 TNC 커넥터를 사용하여 센서를 연결할 수 있습니다.무선 데이터 전송을 실현하고 산업 생산 효율성과 자동화를 향상시키기 위한 컨트롤러와 액추에이터.
2과학 연구 및 교육 분야: 과학 연구 및 교육 실험에서,TNC 커넥터는 종종 다양한 실험 장비와 교육 장비를 연결하여 고주파 신호의 전송을 지원하는 데 사용됩니다., 실험과 연구를 수행하는 연구자와 학생들의 요구를 충족시키기 위해.
제품 카탈로그
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
