TNC 직선 남성에서 여성 RF 코아시얼 커넥터 어댑터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 종류: | 일직선 | 적용: | RF |
| 성별: | 수컷에서 암컷으로 | ||
| 강조하다: | 원활한 연결 RF 동축 어댑터,여성 RF 동축 어댑터,TNC RF 동축 어댑터 |
||

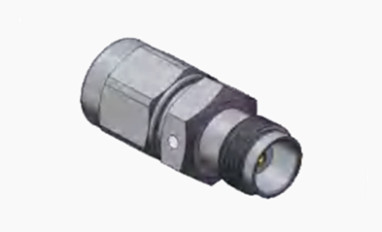

TNC 직선 남성에서 여성 RF 동축 연결 장치 어댑터
TNC 시리즈는 BNC 커넥터의 스레드 진화를 나타냅니다. 안전한 결합을 위해 나사 스레드를 사용하여 설계되었습니다.방수 RF 커넥터는 DC에서 11GHz의 주파수 범위 내에서 일관된 50Ohm 임피던스와 기능을 유지합니다.그들은 두 가지 변형으로 제공됩니다: 표준 및 역극성, 저렴한 가격으로 다이 캐스트 및 폼 된 재료를 사용합니다.산업용 또는 프리미엄 등급 옵션과 동일한 성능을 제공하지 않을 수 있지만일반적으로 안테나 연결에 사용되며, TNC 커넥터는 또한 항공, 방위, 통신,그리고 다양한 산업 부문또한, 75 오프 및 역극성 버전은 적응력을 더욱 향상시킵니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

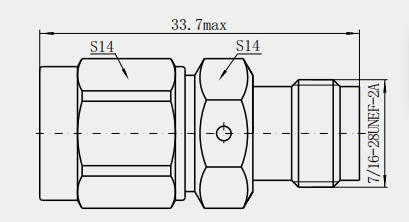

자세한 도면TNC 직선 남성에서 여성 RF 동축 연결 장치 어댑터
단위: ((mm)
특징:
1. 신뢰할 수 있는 스레드 연결: 스레드 연결을 채택, 이러한 종류의 연결은 일반적으로 스냅 유형의 연결보다 더 견고합니다.더 높은 주파수 아래에서 작동하고 높은 진동 환경에서 안정적인 연결을 유지할 수 있습니다..
2. 방출 방지 설계: 스레드 커넥터는 자동 잠금 기능을 가지고 있으며, 이는 커넥터의 방출을 효과적으로 방지하고 연결의 신뢰성을 향상시킬 수 있습니다.그리고 장기간 안정적인 사용을 보장합니다..
3좋은 방수 성능: 커넥터 부분은 밀폐 된 구조를 채택하며 좋은 방수 성능을 가지고 있으며 야외 또는 습한 환경에 적합합니다.
4부식 저항성 및 먼지 방지: 부식 저항성, 내구성 및 먼지 방지 성능으로 가혹한 환경 조건 하에서 안정적으로 작동하고 서비스 수명을 연장 할 수 있습니다.
적용:
산업 제어 분야
1자동화 제어 시스템: 로봇 제어, 생산 라인 자동화 제어 등과 같은 일부 산업 자동화 제어 시스템에서는 RF 신호의 전송 및 제어가 포함 될 수 있습니다.TNC 어댑터는 컨트롤러와 센서 사이의 RF 신호 라인을 연결하는 데 사용할 수 있습니다, 액추에이터 및 기타 장비를 원격 제어 및 데이터 전송을 실현하기 위해 설계되었습니다.높은 온도에 적응할 수 있습니다., 높은 습도, 전자기 간섭 및 산업 환경의 다른 열악한 조건.
2기기: 오실로스코프, 신호 수집기 등과 같은 많은 산업 기기들은 외부 RF 신호 소스 또는 테스트 중인 장치에 연결되어야 합니다.그리고 TNC 어댑터는 측정 신호의 정확한 전송을 보장하기 위해 신뢰할 수 있는 신호 연결 인터페이스를 제공 할 수 있습니다.이는 산업 생산 과정의 모니터링과 통제의 정확성을 향상시키는 데 도움이됩니다.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
