고성능 TNC 여성 마이크로 스트립 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 소재: | 금속 | 접촉물질: | 놋쇠, 베쿠 |
| 설계 표준 :: | IEC 60169-17 | 종류: | Ra |
| 강조하다: | 고성능 마이크로 스트립 RF 커넥터,오른쪽 각 디자인 마이크로 스트립 RF 커넥터,TNC 여성 마이크로 스트립 RF 커넥터 |
||

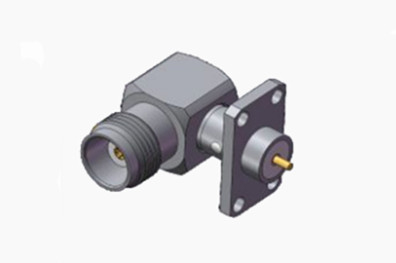

직각 디자인으로 고성능 TNC 여성 마이크로 스트립 RF 커넥터
TNC 시리즈 제품은 BNC 커넥터의 스레드 변형이며 안전한 결합을위한 나사 스레드 메커니즘으로 구별됩니다.방수 단위는 일관된 50오흐프 임피던스를 유지하며 DC-11 GHz 주파수 범위 내에서 작동합니다.TNC 커넥터의 두 가지 변형이 있습니다. 표준 및 역극성.이러한 비용 효율적인 커넥터는 일반적으로 주사 및 폼 구성 요소를 사용하고 산업 또는 군사용 제품의 성능과 일치하지 않지만, 그들은 광범위한 상업적 응용 분야에 매우 적합합니다. TNC 커넥터는 종종 안테나 연결에 사용됩니다.및 일반 산업 부문역극성 및 TNC 커넥터의 75 ohm 버전도 사용할 수 있습니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 부착력 해제 | 13최대 0.6N |
| 짝짓기 힘 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |
| IP 등급 (짝) | IP64 |
특징:
1넓은 운영 대역폭
TNC 커넥터는 11GHz까지의 주파수를 견딜 수 있으며 일부 정밀 설계에서 더 높은 GHz까지 적용 될 수 있으므로 고주파 애플리케이션에 탁월합니다.
2신뢰성 있는 연결:
TNC 커넥터는 가닥 연결을 이용합니다. 커넥터 셸을 회전시켜 케이블과 장치 사이의 연결을 실현합니다.이 연결은 일반적으로 스냅 타입 연결보다 더 강력합니다., 그래서 TNC 커넥터는 더 혹독한 환경에서 작동 할 수 있으며 신호 전송의 안정성을 보장하기 위해 느슨하지 않습니다.
적용:
1무선 통신 시스템:
무선 통신 기지 스테이션에서 TNC 커넥터는 효율적인 신호 전송을 보장하기 위해 RF 동축 케이블과 기지 스테이션 장비를 연결하는 데 사용됩니다.안정적인 스레드 연결과 넓은 대역폭 성능은 복잡한 통신 환경에서 우수한 성능을 유지할 수 있습니다..
안테나 시스템에서는 TNC connectors are used as the connection interface between the antenna and the RF equipment to ensure that the signals received and transmitted by the antenna can be accurately transmitted to the RF equipment.
2농업 산업:
TNC 연결 케이블 집합체와 그 조직 및 보호 기능은 트랙터 및 중부 롤러와 같은 무거운 기계의 적절한 기능을 보장합니다.그리고 농업 분야에서 중요한 역할을 합니다..
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
