안전 장착을 위한 TNC 여성 오른쪽 각 4-홀 플랜지 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 소재: | 금속 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 4-홀 플랜지는 증가합니다 |
| 강조하다: | TNC 여성 RF 커넥터,안전 장착 RF 연결기,4홀 플랜지 RF 커넥터 |
||

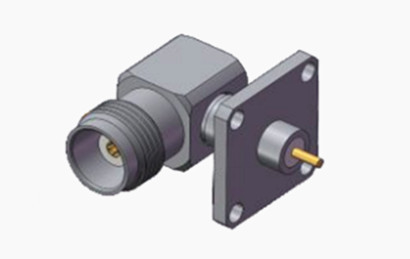

안전 장착을 위한 TNC 여성 오른쪽 각 4-홀 플랜지 RF 커넥터
TNC 시리즈는 신뢰할 수 있는 결합을 위해 나사 스레드를 통합하는 BNC 커넥터의 스레드 적응을 나타냅니다. 소형 크기 및 스레드, 방수 디자인으로 특징입니다.TNC RF 커넥터는 DC에서 11GHz까지의 주파수 범위에서 일관된 50Ohm 임피던스를 유지합니다.두 가지 변형이 있습니다: 표준 및 역극성. 시공 및 형성 된 부품으로 구성되었지만 산업 또는 프리미엄 수준의 대안의 성능과 일치하지 않을 수 있습니다.이 비용 효율적인 커넥터는 다양한 상업적 설정에서 탁월합니다.일반적으로 안테나 연결에 사용, TNC 커넥터는 항공 전자, 방위, 통신, 그리고 다양한 산업 부문에서 광범위한 사용을 찾을 수 있습니다.역극성 및 TNC 커넥터의 75 Ohm 버전도 제공됩니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

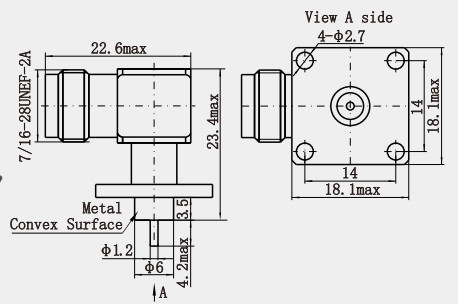

상세 한 그림
특징:
1직각 설계: 공간 제한 시나리오에 적합하며 설치 및 배선에 편리합니다.
2마이크로 스트립 라인 인터페이스: 마이크로 스트립 회로에 적합하며 높은 주파수 신호 전송 성능을 제공합니다.
34-홀 플랜지: 연결의 안정성을 보장하기 위해 신뢰할 수있는 기계적 고정 기능을 제공합니다.
4내구성: 고품질의 재료와 구조 설계로 빈번한 연결과 혹독한 환경에 적응합니다.
5전기 자기 호환성: 신호 간섭 및 손실을 줄이기 위해 좋은 보호 성능.
6광범위한 호환성: 다양한 장치 및 브랜드와 호환되며 다양한 응용 시나리오에 적응합니다.
적용:
TNC 커넥터는 무선 통신, 테스트 및 측정, 산업 자동화, 전자, 항공우주 및 의료 장치에서 널리 사용됩니다.이 모든 영역은 안정적이고 효율적인 신호 전송을 보장하기 위해 신뢰할 수있는 RF 연결이 필요합니다.그 다음 각 분야의 특정 응용 프로그램을 고려합니다. 예를 들어, 기본 스테이션과 라우터와 같은 무선 통신 장비; 네트워크 분석기 테스트 및 측정;산업 자동화용 무선 센서전자제품의 통신장비, 항공우주에서의 위성 통신장비, 의료 장비의 MRI 기계.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
