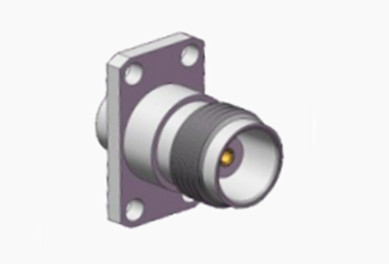

스테인리스 스틸 TNC 여성 코아시얼 커넥터: PCB 통합을위한 견고한 솔루션
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 종류: | 일직선 | 적용: | RF |
| 성별: | 여성 | ||
| 강조하다: | PCB 통합 코아시얼 커넥터 |
||
스테인리스 스틸 TNC 여성 코아시얼 커넥터: PCB 통합을위한 견고한 솔루션
TNC 시리즈는 BNC 커넥터의 가닥적 인 적응이며 안전한 결합을위한 나사 가닥 장치로 구별됩니다.방수 커넥터는 DC에서 11GHz까지의 광범위한 주파수 범위에서 일관된 50 Ohm 임피던스를 유지합니다.두 가지 변형으로 제공됩니다. 표준 및 역극성 TNC 커넥터는 경제적인 가격으로, 주사형 및 폼형 재료를 사용합니다.비록 그 성능은 고급 산업용 제품과 일치하지 않을 수도 있지만특히 안테나 연결에서 유행하며, TNC는 항공 전자, 국방, 통신 및 일반 산업 부문에서 광범위하게 사용됩니다.추가로, 역극성 및 75 Ohm 임피던스 버전도 사용할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~4GHz | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

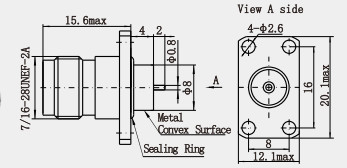

자세한 도면스테인리스 스틸 TNC 여성 코아시얼 커넥터: PCB 통합을위한 견고한 솔루션:
단위: ((mm)
특징:
1기계적 특성
강한 진동 방지: TNC 커넥터는 강한 진동 방지 성능을 가지고 있으며, 진동 조건에서 이동 통신 장비에 적합합니다.
높은 기계적 강도: 스테인리스 스틸과 견고한 가닥 연결을 사용하여 TNC 커넥터가 높은 기계적 강도를 가지고 있으며 특정 수준의 외부 당기는 것을 견딜 수 있습니다.추출손상을 입는 것이 쉽지 않습니다.
2환경적 적응력
좋은 방수 성능: TNC 커넥터 커넥터는 밀폐 구조의 일부이며, 좋은 방수 성능을 가지고 있으며, 일부 야외 또는 습한 환경 애플리케이션에 적합합니다.
부식 저항성 및 내구성: 스테인레스 스틸 재료 자체는 좋은 부식 저항성을 가지고 있으며, 표면은 니켈로 덮여있을 수 있습니다.금으로 칠하고 다른 치료법으로 커넥터의 부식 저항과 가열 저항을 더욱 향상시킵니다., 그 사용 수명을 연장합니다.
적용:
1통신 분야
무선 기지국:그것은 5G 및 다른 무선 신호의 효율적인 전송과 통신 네트워크의 안정적인 운영을 보장하기 위해 기지 스테이션 장비와 안테나를 연결하는 데 사용됩니다..
휴대 전화: 휴대 전화 내부에서 TNC 커넥터는 안테나를 메인보드에있는 RF 모듈과 연결하여 휴대 전화의 무선 통신 기능을 실현 할 수 있습니다.
위치 및 모니터링 필드
위성 내비게이션 측정 안테나: 많은 야외 시나리오에서 지질 지도, 바다 측정, 지진 모니터링, 다리 변형 모니터링 등,TNC 커넥터: 위성 내비게이션 측정 안테나를 외부 장비와 연결합니다., 무선 신호를 전송하고 전원을 공급하며 센티미터 수준의 정밀 측정 및 위치화를 실현 할 수 있습니다.
3항공우주 분야
항공 제어 시스템: 항공 통신의 정확성과 신뢰성을 보장하기 위해 관련 무선 장비의 연결을 위해 사용됩니다.항공기의 안전한 비행과 원활한 항공 교통 통제를 보장하기 위해.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
