TNC 여성 직선 RF 코아시얼 커넥터 PCB 보드
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 금속 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | PCB 보드 고주파 동축 커넥터,신뢰할 수 있는 RF 코아시얼 커넥터,고성능 RF 코아시얼 커넥터 |
||

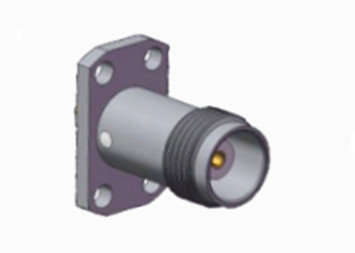

TNC 여성 직선 RF 코아시얼 커넥터 PCB 보드
TNC 시리즈 제품은 BNC 커넥터의 스레드 버전으로 설계되었으며, TNC RF 커넥터는 짝짓기 위해 나사 스레드를 갖추고 있습니다. TNC 커넥터는 소형입니다.일정한 50ohm 임피던스와 함께 스레드 된 방수 단위DC-11GHz에서 작동하는 경우, 두 가지 유형의 TNC 커넥터가 있습니다: 표준 및 역극성.이 저렴한 커넥터는 일반적으로 주사형 및 주사형 구성 요소를 사용합니다.성능은 산업용 제품이나 고품질 제품과 같지는 않지만이러한 커넥터는 다양한 상업용 애플리케이션에서 사용하기에 이상적입니다. 안테나 연결에 널리 사용됩니다. TNC는 항공 전자, 통신 및 일반 산업 시장에서 많은 응용 프로그램을 가지고 있습니다.역극성 및 75 오름 TNC 또한 제공됩니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~4GHz | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |

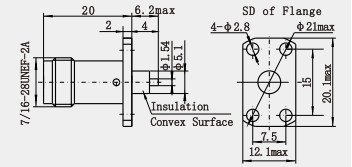

상세 한 그림
특징:
콤팩트 크기: TNC 커넥터는 공간을 거의 차지하지 않는 작은 동축 커넥터로 PCB 보드에 설치하고 라우팅하는 것이 쉽습니다. 특히 공간 제약이있는 장비에 적합합니다.
양극성의 다양성: 표준 양극성과 역극성 설계가 있습니다.신호의 올바른 전송을 보장하기 위해 특정 회로 설계 및 사용 요구 사항에 따라 선택할 수 있습니다..
적용:
블루투스 및 GPS 부품: RF 신호 전송의 인터페이스로서 블루투스 통신 및 GPS 위치 기능의 정상적인 작동을 보장합니다.장치가 블루투스 신호와 위치 정보를 정확하게 수신하고 전송할 수 있도록.
네트워크 장비: 라우터, 스위치 및 기타 네트워크 장비에서 무선 통신을 포함하는 일부 부품은 데이터 전송 및 교환을 실현하기 위해 연결을 위해 TNC 커넥터를 사용합니다.
안테나 브래킷: 안테나 브래킷과 안테나의 연결은 때때로 안정적인 신호 전송을 실현하고 기계적 고정에도 역할을 할 수있는 TNC 커넥터를 사용합니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
