BMA 여성 직렬 고성능 RF 코아시얼 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 여성 직선 RF 코아시얼 커넥터,고성능 RF 코아시얼 커넥터,마이크로 스트립 RF 코아시얼 커넥터 |
||

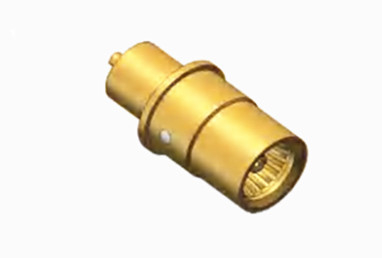

BMA 여성 직렬 고성능 RF 코아시얼 커넥터 마이크로 스트립
BMA 시리즈는 IEC1169-33 표준을 준수하여 신중하게 설계 및 제조 된 블라인드 매트 커넥터 범주를 구성합니다. 혁신적인 스프링 플레이트 아키텍처를 통합하여이 커넥터는 안정적인 접촉을 보장하고 특별한 전기적 특성을 나타냅니다.눈에 띄는 장점은 축적 및 방사선 부동의 능력, 최소한의 결합 공간과 가벼운 디자인과 결합되어 있습니다.체시 캐비닛의 블라인드 짝짓기 용도로 적합합니다.차시 캐비닛 내의 모듈 연결에 널리 사용 된 BMA 커넥터는 동일한 유형의 국제적 견과자와 상호 교환성을 제공합니다.신속한 참여와 탈퇴를 촉진합니다.그들은 라디오 장비와 기기의 동축 케이블에 대한 연결을 설정하는 데 능숙합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50오름 | |
| 주파수 범위 | DC~18GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 1000 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤ 2mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |

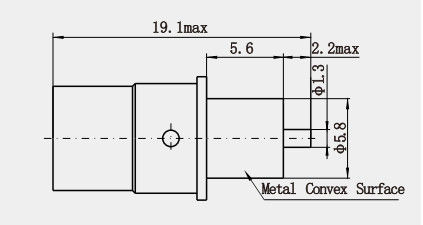

제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -55~+155도C |
| IP 등급 (짝) | IP64 |
특징:
1. 연결하기 쉽습니다: BMA 커넥터의 인터페이스 인터페이스는 공중 인터페이스를 채택하며 도구를 사용하지 않고 신속하게 연결하고 분리 할 수 있으며 작업 효율성을 향상시킵니다.
2광범위한 응용 분야: BMA 커넥터는 고속 고밀도 패널 및 백플레인,고속 디지털 신호 시스템, 단계적 배열 레이더 시스템, RF 배그라인 및 배그라인 집합체 등
3매우 사용자 정의: 다른 응용 프로그램 요구 사항에 따라 BMA 커넥터는 특정 사용 요구 사항을 충족시키기 위해 다른 설치 방법과 케이블 길이를 사용자 정의 할 수 있습니다.
적용:
1전자 대응 장비:
전자적 대책 시스템에서는 다양한 탐사,복잡한 전자기 환경에서 시스템이 정상적으로 작동할 수 있도록 하는 방해 및 방해 방지 장비 및 전자적 대책의 효과와 능력을 향상시키는 장치.
2시험 및 측정 장비:
RF 테스트 도구에서 BMA 커넥터는 벡터 네트워크 분석기, 스펙트럼 분석기 등 테스트 및 테스트 도구의 장비의 연결을 위해 사용할 수 있습니다.테스트 신호의 정확한 전송과 측정 결과의 정확성을 보장하기 위해그 우수한 전기 및 기계적 특성은 고 정밀 테스트의 요구를 충족시킬 수 있습니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
