니켈 접착 N-KYFD1 구간 여성 플랜지 장착 RF 동축 연결기 안정적인 연결

Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection
Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection

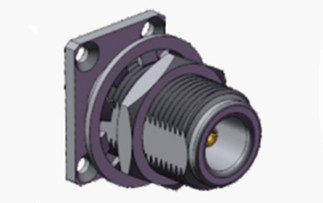

큰 이미지 :  니켈 접착 N-KYFD1 구간 여성 플랜지 장착 RF 동축 연결기 안정적인 연결 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: ELT (Elite)
인증: ISO-9001-2015
모델 번호: n-kyfd1
결제 및 배송 조건:
최소 주문 수량: 100개
가격: 협상 가능
포장 세부 사항: 표준 수출 카튼
배달 시간: 영업일 기준 5-7일 이내(재고의 경우)
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 1,000,000개 부분
상세 제품 설명
제품 이름: 앤형 RF 동축 코넥타 접착: 니켈은 도금처리했습니다
임페던스: 50Ω 주파수 범위: DC~11GHz
모델: n-kyfd1 성별: 여성
제품명: 앤형 고주파 동축 커넥터
강조하다:

니켈 도금 N-KYFD1 벌크헤드 커넥터

,

여성 플랜지 마운트 RF 코아시얼 커넥터

,

안정적인 연결 RF 동축 어댑터

니켈 도금 N 벌크헤드 암 플랜지 마운트 RF 동축 커넥터

N 타입 커넥터는 나사 결합 메커니즘을 사용하여 뛰어난 진동 저항성과 최적화된 전기적 성능을 제공합니다. 표준 주파수 범위는 최대 11GHz에 이르지만, 당사의 고급 모델은 작동 기능을 18GHz까지 확장합니다. 이 커넥터는 다양한 RF 케이블 유형과 호환되며 항공 전자, 항공 우주 시스템, 레이더 네트워크, 마이크로파 애플리케이션, 디지털 통신 인프라 및 정밀 측정 장비 전반에 걸쳐 필수적인 구성 요소입니다.

당사의 엔지니어링 팀은 정확한 사양에 맞춰 N 타입 솔루션을 맞춤 제작하는 데 특화되어 있습니다. 직선 또는 직각 구성, 패널 마운트, 섀시 마운트 또는 플랜지 마운트 설계를 원하시든, 당사는 귀하의 정확한 애플리케이션 요구 사항을 충족하는 완전 맞춤형 어댑터 및 커넥터를 제공합니다.



사양

참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.

전기적 특성
임피던스 50Ω
주파수 범위 DC~11GHz(최대 18GHz)
정격 전압 1000VRMS*(최대 해수면)
유전체 내전압 1500VRMS*(최대 해수면)
절연 저항 ≥5000MΩ
중심 도체 저항 외부 도체 ≤0.5mΩ
중심 도체 ≤1.5mΩ
VSWR ≤1.3
재질 및 기계적 특성
중심 도체 수 황동, 금 도금
암 인청동, 금 도금
탄성 접점 인청동 니켈 도금 패시베이션
쉘 / 하우징 황동 스테인리스강 금 도금 패시베이션
케이블 클램프 황동 니켈 도금
절연체 PTFE
개스킷 실리콘 고무
내구성 500 사이클

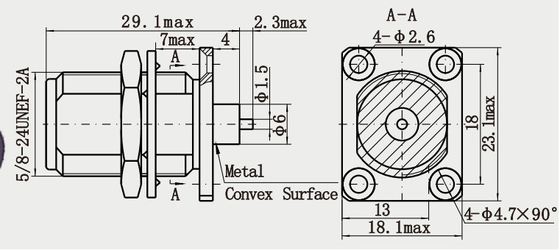

상세 도면

니켈 접착 N-KYFD1 구간 여성 플랜지 장착 RF 동축 연결기 안정적인 연결

니켈 접착 N-KYFD1 구간 여성 플랜지 장착 RF 동축 연결기 안정적인 연결

특징:

1. 나사식 커플링 설계: 회전 조임을 통한 안정적인 연결, 우수한 기계적 안정성과 진동 저항성을 제공하여 진동 환경(예: 항공 우주, 자동차 장비)에 적합합니다.
2. 다중 마운트: 다양한 공간 요구 사항을 충족하기 위해 직선, 직각, 플랜지 마운트 또는 벌크헤드 마운트 구성을 지원합니다.

응용 분야:

1. 방송 및 라디오 및 텔레비전
방송 TV 송신기: 송신기와 안테나를 연결하여 고주파 RF 신호(예: UHF/VHF 대역)를 전송하여 안정적인 신호 커버리지를 보장합니다.
케이블 TV 네트워크: 케이블 분배 시스템에서 N 타입 커넥터는 동축 케이블과 장비를 연결하여 아날로그/디지털 신호 전송을 지원하는 데 사용됩니다.
2. 테스트 및 측정 장비
벡터 네트워크 분석기/스펙트럼 분석기: 테스트 대상 장치와 장비를 연결하는 표준 인터페이스로 사용되어 고정밀 신호 테스트(예: DC ~ 18 GHz)를 지원합니다.
신호 발생기/오실로스코프: RF 신호 입출력에 사용되어 낮은 반사율과 낮은 손실을 보장합니다.



제품 카탈로그:

RF 어댑터
RF 케이블 어셈블리
유리-금속 밀봉
J30J 시리즈 커넥터
마이크로파 회전 조인트
도파관-동축 어댑터
SMA/SSMA RF 커넥터
SMP/SSMP RF 커넥터
MCX/MMCX RF 커넥터
TNC RF 커넥터
N 타입 RF 커넥터
BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm)



포장 및 배송:

* 표준 수출용 상자
* 고객 요구 사항에 따름



참고:
당사는 10,000가지 이상의 N 타입 커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용은 당사에 문의하십시오.
사항.
