제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | N 유형 RF 동축 커넥터 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | n-kyd9 | 성별: | 여성 |
| 제품명: | N형 RF 코아시얼 커넥터 | ||
| 강조하다: | N-KYD9 방벽 여성 RF 커넥터,니켈로 된 RF 동축 연결 장치,마이크로 스트립 RF 동축 어댑터 커넥터 |
||
N형 커넥터는 탁월한 진동 저항성, 최적화된 전기적 성능 및 확장된 주파수 기능을 위해 유명한 정밀 엔지니어링 스레드 동축 인터페이스입니다. 표준 모델은 일반적으로 최대 11GHz를 지원하지만, 당사의 고급 구성은 최대 18GHz의 작동 대역폭을 달성합니다. 이 다목적 커넥터는 다양한 RF 케이블 유형에 걸쳐 신호 무결성을 유지하며 항공 우주 공학, 레이더 네트워크, 마이크로파 통신, 디지털 데이터 전송 및 RF 계측 플랫폼 전반의 고신뢰성 시스템의 필수 구성 요소입니다. 당사는 특정 애플리케이션 요구 사항 및 환경 문제를 해결하기 위해 맞춤형 N형 솔루션을 설계하는 데 특화되어 있습니다.
사양
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전기적 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~11GHz(최대 18GHz) | |
| 정격 전압 | 1000VRMS*(최대 해수면) | |
| 유전체 내전압 | 1500VRMS*(최대 해수면) | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 저항 | 외부 도체 | ≤0.5mΩ |
| 중심 도체 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재질 및 기계적 특성 | ||
| 중심 도체 | 수 | 황동, 금 도금 |
| 암 | 인청동, 금 도금 | |
| 탄성 접점 | 인청동 | 니켈 도금 패시베이션 |
| 쉘 / 하우징 | 황동 스테인리스 스틸 | 금 도금 패시베이션 |
| 케이블 클램프 | 황동 | 니켈 도금 |
| 절연체 | PTFE | |
| 개스킷 | 실리콘 고무 | |
| 내구성 | 500 사이클 | |

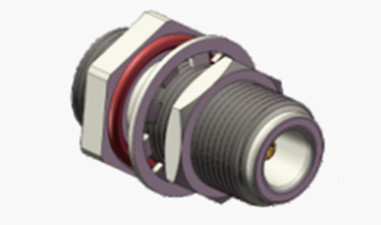

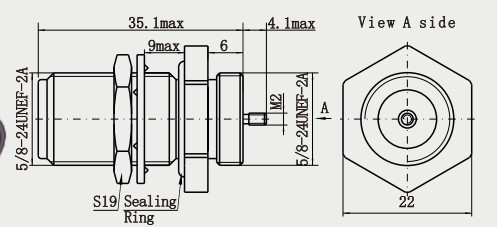

상세 도면
![]()
![]()
특징:
1. 광범위한 호환성: 다양한 RF 케이블(예: 반경질 케이블, 유연 케이블)과 호환되며, 어댑터를 통해 SMA, BNC, TNC 및 기타 커넥터와 변환 가능하며, 마이크로파 장비, 항공 우주, 레이더, 테스트 계측 및 기타 분야에 적합합니다. 245.
2. 높은 전력 처리 능력: 기지국, 송신기, 위성 통신 등과 같은 고출력 RF 애플리케이션에 적합하며, 소형 커넥터(예: BNC)보다 우수한 전력 용량을 가집니다. 36.
3. 편리한 작동: 스레드 연결은 수동 또는 도구를 사용하여 빠르고 쉽게 연결 및 분리할 수 있으며, 일부 모델은 납땜 없는 압착 방식을 지원합니다. 4.
4. 잠재적 문제: 임피던스 매칭(50Ω 및 75Ω 혼용 불가)에 주의해야 하며, 삽입 및 제거의 마모로 인한 반사 증가, 오용으로 인한 손상(과도한 조임 등)에 주의해야 합니다. 35.
응용 분야:
1. 케이블 TV 네트워크: 트렁크 전송(예: CATV 시스템)에서 75Ω 동축 케이블을 연결하여 아날로그/디지털 신호 전송을 지원합니다.
2. 방송 송신기: 고출력 방송 신호를 견딜 수 있는 FM/UHF 송신기의 RF 출력 포트.
3. 영화 및 TV 제작: 카메라 무선 마이크, 비디오 전송 장비(예: 마이크로파 전송) 연결.
4. 마이크로파 장비: 전자레인지, RF 가열 장비에서 고출력 마이크로파 신호 전송.
5. 레이더 감지기: 자동차 충돌 방지 레이더, 날씨 레이더의 RF 프런트 엔드 연결.
입자 가속기/핵 자기 공명: 과학 연구 장비에서 고주파 제어 신호 또는 RF 에너지 전송.
