N 미크로 스트립과 함께 여성 니켈 접착 구간 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 성별: | 여성 | 주파수 범위: | DC~11GHz |
| 모델: | N-Kyd17 | 임페던스: | 50Ω |

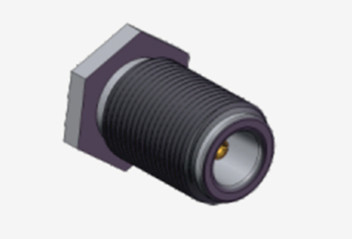

N 미크로 스트립과 함께 여성 니켈 접착 구간 RF 코아시얼 커넥터
N형 커넥터는 안전 결합을 보장하는 스레드 인터페이스를 갖추고 있으며, 예외적인 진동 저항과 최적화된 전기 성능을 제공합니다.그들의 전형적인 주파수 범위는 11 GHz까지, 우리의 고급 모델은 18 GHz까지 작동을 지원합니다.이 커넥터는 다양한 RF 케이블 유형과 광범위한 호환성을 보여주며 항공우주 공학을 포함한 산업 전반에 널리 사용됩니다., 레이더 시스템, 마이크로 웨브 기술, 디지털 통신, 고주파 테스트 장비
우리는 다양한 사양에 맞춘 완전히 사용자 정의 가능한 N형 커넥터와 어댑터를 제공합니다.우리의 솔루션은 당신의 고유한 응용 필요를 충족시키기 위해 정확하게 설계 될 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속, 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

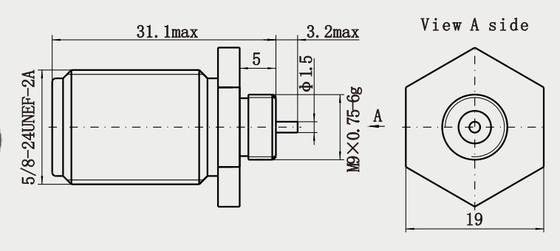

상세 한 그림
특징:
1호환성 및 유연성
다양한 케이블에 적합합니다: 다양한 응용 시나리오를 다루는 반 유연 케이블, 반 딱딱한 케이블, 유연한 케이블 등과 일치 할 수 있습니다. (예를 들어 테스트 도구, 기본 스테이션,레이더 시스템).
사용자 정의: 인터페이스 유형, 주파수 범위, 재료 (예를 들어, 부식 저항성 스테인레스 스틸), 표면 처리 (예를 들어, 금판, 로디움판) 는 요구 사항에 따라 사용자 정의 될 수 있습니다.
2전형적인 응용 시나리오
통신 분야: 마이크로파 통신, 위성 통신, 5G/6G 기지국, 광섬유 안테나 연결.
시험 및 측정: 벡터 네트워크 분석기, 스펙트럼 분석기, 신호 발생기 및 기타 장비의 RF 인터페이스
국방 및 항공우주: 레이더 시스템, 전자 전쟁 장비, 항공 통신, 미사일 안내 시스템.
산업 및 과학 연구: RF 실험, 마이크로파 장치 테스트, 고성능 데이터 센터에서 고속 전송.
응용 프로그램:
1국방 및 항공우주
레이더 시스템: 레이더 트랜시버 모듈과 안테나를 연결하는 데 사용되며, 고전력, 고주파 신호 전송의 필요에 적응14.
전자 전쟁 장비: 군사 통신 및 방해 시스템에서 N 커넥터는 진동 저항성, 방수성 및 먼지 방지성 (14) 의 신뢰할 수 있는 연결을 제공합니다.
항공기 장비: 항공 통신 및 항법 시스템에서 사용되며 극한 온도 및 기계 충격 환경에 적응합니다14.
2산업 및 연구
마이크로파 실험 및 RF R&D: 안테나 설계 및 재료 분석과 같은 실험실 환경에서 고주파 신호 테스트 및 장비 통합을 지원합니다14.
고성능 데이터 센터: 서버와 통신 장치 사이의 고속 RF 연결을 위해 신호 무결성을 보장합니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
