N-KYD13 금도금 N 벌크헤드 암형 마이크로스트립 RF 동축 커넥터 (황동 핀 포함)

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

큰 이미지 :  N-KYD13 금도금 N 벌크헤드 암형 마이크로스트립 RF 동축 커넥터 (황동 핀 포함) 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: ELT (Elite)
인증: ISO-9001-2015
모델 번호: N-Kyd13
결제 및 배송 조건:
최소 주문 수량: 100개
가격: 협상 가능
포장 세부 사항: 표준 수출 카튼
배달 시간: 영업일 기준 5-7일 이내(재고의 경우)
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 1,000,000개 부분
상세 제품 설명
제품 이름: 앤형 RF 동축 코넥타 접착: 금은 도금처리했습니다
성별: 여성 주파수 범위: DC~11GHz
모델: N-Kyd13 임페던스: 50Ω
제품명: 앤형 고주파 동축 커넥터
강조하다:

금도금 N 벌크헤드 커넥터

,

N 암 마이크로스트립 RF 커넥터

,

RF 동축 커넥터 황동 핀

니켈 도금 황동 핀이 있는 N 벌크헤드 암 마이크로스트립 RF 동축 커넥터

Type-N 커넥터는 견고한 진동 저항성, 우수한 전기적 성능 및 최대 11GHz의 일반 작동 주파수로 유명한 스레드 동축 인터페이스입니다. 고급 모델은 이 용량을 18GHz까지 확장합니다. 이 다목적 커넥터는 여러 RF 케이블 플랫폼에서 뛰어난 신호 무결성을 보여주며 항공 우주 공학, 레이더 시스템, 마이크로파 기술, 디지털 통신, RF 계측 및 고주파 테스트 환경에서 광범위하게 사용됩니다.

당사는 다양한 기술 사양을 충족하는 맞춤형 Type-N 솔루션 제조를 전문으로 합니다. 당사의 맞춤화 기능에는 커넥터 방향(표준 또는 직각 구성), 장착 스타일(패널 마운트, 섀시 마운트 또는 플랜지 마운트 설계) 및 특수 어댑터 구성이 포함되어 고유한 시스템 요구 사항에 정확하게 통합되도록 보장합니다.

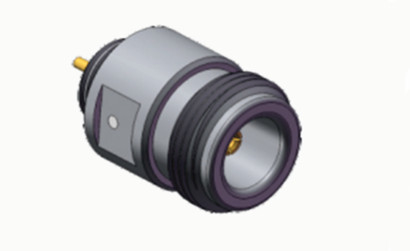

N-KYD13 금도금 N 벌크헤드 암형 마이크로스트립 RF 동축 커넥터 (황동 핀 포함)



사양

참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.

전기적 특성
임피던스 50Ω
주파수 범위 DC~11GHz(최대 18GHz)
정격 전압 1000VRMS*(최대 해수면)
유전체 내전압 1500VRMS*(최대 해수면)
절연 저항 ≥5000MΩ
중심 도체 저항 외부 도체 ≤0.5mΩ
중심 도체 ≤1.5mΩ
VSWR ≤1.3
재질 및 기계적 특성
중심 도체 수 황동,

니켈 도금

암 인청동,

니켈 도금

탄성 접점 인청동 니켈 도금
쉘 / 하우징 황동, 스테인리스 스틸

니켈 도금

케이블 클램프 황동 니켈 도금
절연체 PTFE
개스킷 실리콘 고무
내구성 500 사이클

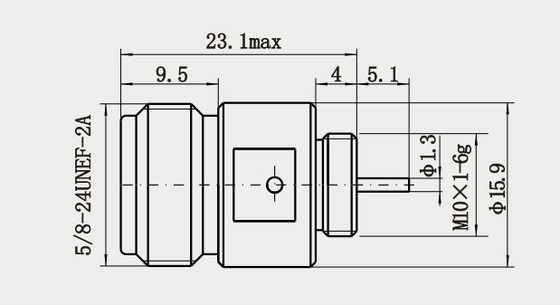

상세 도면

N-KYD13 금도금 N 벌크헤드 암형 마이크로스트립 RF 동축 커넥터 (황동 핀 포함)

특징:

1. 기계적 특성
나사 결합 설계: 회전식 조임을 통한 안정적인 연결, 우수한 기계적 안정성과 진동 저항성을 제공하여 진동 환경(예: 항공 우주, 자동차 장비)에 적합합니다.
다중 장착: 다양한 공간 요구 사항을 충족하기 위해 직선, 직각, 플랜지 마운트 또는 벌크헤드 마운트 구성을 지원합니다.
내구성: 황동 또는 스테인리스 스틸과 같은 금속 재료와 금 또는 은 도금과 같은 도금을 결합하여 내마모성, 내식성 및 장기적인 신뢰성을 보장합니다.



응용 분야:

1. 항공 우주
레이더 시스템: 레이더 송수신기 모듈과 안테나를 연결하는 데 사용되며, 고출력, 고주파 신호 전송 요구 사항에 적응합니다14.
고주파 테스트 장비: 산업 통신 및 테스트 시스템에서 N 커넥터는 진동 방지, 방수 및 방진 기능이 있는 안정적인 연결을 제공합니다14.
항공 전자 장비: 항공 통신 및 항법 시스템에 사용되며, 극한의 온도 및 기계적 충격 환경에 적응합니다14.
2. 산업 및 연구
마이크로파 실험 및 RF R&D: 실험실 환경에서 안테나 설계 및 재료 분석과 같은 고주파 신호 테스트 및 장비 통합을 지원합니다14.
고성능 데이터 센터: 서버와 통신 장치 간의 고속 RF 링크에 사용되어 신호 무결성을 보장합니다4.



제품 카탈로그:

RF 어댑터
RF 케이블 어셈블리
유리-금속 밀봉
J30J 시리즈 커넥터
마이크로파 회전 조인트
도파관-동축 어댑터
SMA/SSMA RF 커넥터
SMP/SSMP RF 커넥터
MCX/MMCX RF 커넥터
TNC RF 커넥터
N 타입 RF 커넥터
BNC RF 커넥터밀리미터파 커넥터(2.4mm, 2.92mm)



포장 및 배송:

* 표준 수출용 상자
* 고객 요구 사항에 따라



참고:
당사는 10,000가지 이상의 N 타입 커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없으면 자세한 내용을 문의하십시오.
세부 정보.
