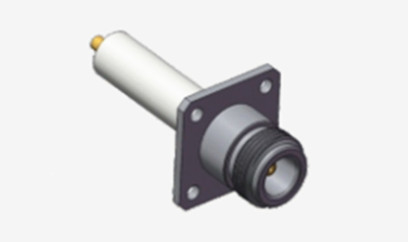

N 여성 RF 동축 커넥터 긴 마이크로 스트립과 함께 4 홀 플랜지
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD507 | 성별: | 여성 |
N 여성 RF 동축 커넥터 긴 마이크로 스트립과 함께 4 홀 플랜지
N형 커넥터 (N-type connector) 는 진동에 대한 예외적인 저항과 뛰어난 전기 특성으로 유명한 가닥 코아시얼 커넥터이며 일반적으로 11GHz까지의 주파수를 지원합니다.우리의 정교한 N형 커넥터는 이 기능을 18GHz까지 확장합니다.이 커넥터는 매우 적응 가능하고 광범위한 RF 케이블 유형과 호환되며 항공, 항공우주, 레이더 시스템,마이크로파 통신, 디지털 통신, 테스트 및 측정 장비. 우리는 고객의 특정 요구를 충족시키기 위해 다양한 N형 커넥터와 어댑터에 대한 사용자 정의 서비스를 제공합니다.직각 및 직각 구성을 모두 제공하는, 그리고 플랜지 마운트와 방벽 마운트 옵션.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 가스켓 | 실리콘 고무 | |
| 단열기 | PTFE | |
| 내구성 | 500 회로 | |

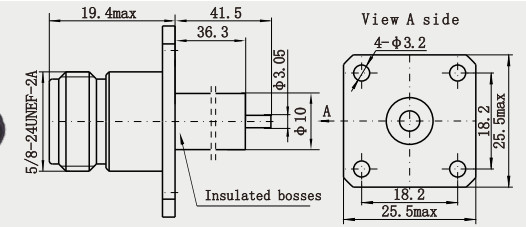

상세 한 그림
특징:
1높은 보호: 껍질은 일반적으로 좋은 전자기 보호 성능을 가진 금속 물질로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
2강한 내구성: 특수 처리 및 테스트 후에, 그것은 열악한 환경 조건 (고 온도, 낮은 온도, 습도 등) 에서 안정적으로 작동 할 수 있습니다.) 그리고 긴 사용 수명.
응용 프로그램:
1낮은 손실: 고품질의 재료와 정밀 제조 프로세스의 사용, 신호 전송 과정에서 발생하는 손실은 매우 낮습니다.이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다.
2높은 보호: 껍질은 일반적으로 좋은 전자기 보호 성능을 가진 금속 물질로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
3강한 내구성: 특수 처리 및 테스트 후, 그것은 열악한 환경 조건 (고 온도, 낮은 온도, 습도 등) 에서 안정적으로 작동 할 수 있습니다.) 그리고 긴 사용 수명.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| SMA/SSMA RF 커넥터 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| MCX/MMCX RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| 유리-금속 밀폐 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| 밀리미터 파동 연결 장치 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
