고성능 N형 여성 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 전압 정재파비: | ≤1.3 | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD506 | 임페던스: | 50Ω |

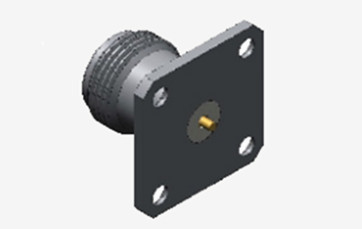

고성능 N형 여성 RF 코아시얼 커넥터
N 시리즈 커넥터는 MIL-C-39012 표준에 따라 설계 및 생산되며, 공기 를 다이 일렉트릭 매체로 사용하는 가닥 연결을 갖추고 있습니다.11GHz까지의 주파수 능력으로 뛰어난 전기 성능을 제공합니다.우리 회사의 정밀 커넥터는 최대 18 GHz의 주파수를 달성 할 수 있으며 다양한 전파 케이블 유형과 호환됩니다.높은 신뢰성, 넓은 주파수 범위 및 기타 장점으로 항공, 항공우주, 레이더 시스템, 마이크로 웨브 통신, 디지털 통신,그리고 마이크로파 측정또한, N형 커넥터는 시험 기기에 널리 사용되는 테스트 인터페이스 커넥터로 사용됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |
특징
| 금으로 칠한 |
| 미니어처 |
| DC에서 40GHz |
| 콤팩트 크기 |
| 부착 또는 스냅 커플링 |
| 완전 해제, 제한된 해제 및 부드러운 도어 |
| PCB 및 케이블 마운트 커넥터 |
| 남성과 여성, 직선 및 오른쪽 각 선택 |
| 유연한 케이블과 반직한 케이블을 위한 케이블 장착 버전 |
| 일반형 및 밀폐, 플랜지 마운트 & 스레드 인 마운트 선택 |

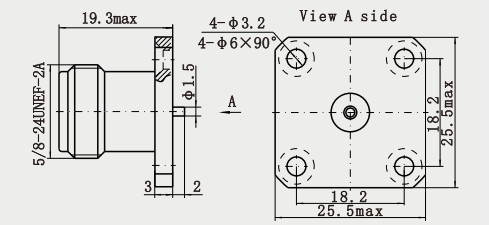

상세 한 그림
특징:
1높은 보호: 껍질은 일반적으로 좋은 전자기 보호 성능을 가진 금속 물질로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
2강한 내구성: 특수 처리 및 테스트 후, 그것은 열악한 환경 조건 (고 온도, 낮은 온도, 습도 등) 에서 안정적으로 작동 할 수 있습니다.) 그리고 긴 사용 수명.
3좋은 호환성: 반강직 케이블과 유연한 케이블 등을 포함한 많은 종류의 케이블과 호환성, 실용적인 응용 분야에서 더 광범위하게 적용 할 수 있습니다.
응용 프로그램:
1호환성: 반강직 케이블과 유연한 케이블 등을 포함한 많은 종류의 케이블과 호환성, 실용적인 응용 분야에서 더 광범위하게 적용 할 수 있습니다.
2외관 다양성: 모양은 직각 또는 직각 유형 및 4 홀 플랜지 유형, 압축형, 간격형, 2 홀 패널 유형으로 나뉘어 있습니다.4홀 패널 타입 또는 무부하 타입 및 다른 스타일, 이는 다양한 응용 시나리오의 설치 요구를 충족시킬 수 있습니다.
3높은 보호: 껍질은 일반적으로 좋은 전자기 보호 성능을 가진 금속 물질로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
