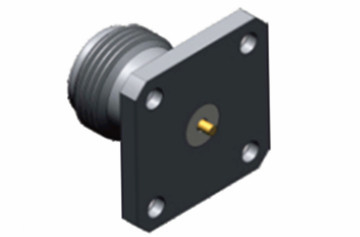

통신용 4홀 플랜지 N 시리즈 여성 RF 코아시얼
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD490-H | 성별: | 여성 |
| 절연 저항: | ≥500MΩ | 전압 정재파비: | ≤1.3 |
통신용 4홀 플랜지 N 시리즈 여성 RF 코아시얼
N형 커넥터는 스레드 결합 동축 커넥터에 속하며 우수한 진동 방지 기능과 전기 특성을 자랑합니다.하지만 우리는 또한 18GHz까지의 확장된 주파수 범위를 가진 제품을 제공할 수 있습니다.이 커넥터는 다양한 유형의 RF 케이블과 호환되며 항공, 항공우주, 레이더, 마이크로 웨브 및 디지털 통신과 같은 분야에서 널리 사용됩니다.그리고 시험 및 측정 기기우리는 고객의 특정 요구 사항에 따라 다양한 유형의 N 커넥터 및 어댑터에 맞춤 서비스를 제공합니다. 직각 또는 직각 유형을 포함하여,플랜지 마운트 또는 방벽 마운트 옵션.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

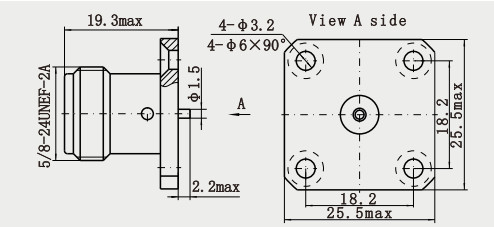

상세 한 그림
특징:
1스레드 연결: 이것은 N형 커넥터의 가장 눈에 띄는 외부 특징입니다.전기에너지, 전력, 전력, 전력, 전력, 전력, 전력, 전력, 전력이 유형의 연결은 강한뿐만 아니라, 또한 다루기 쉽고 빠르게 플러그 및 풀 수 있습니다.이는 자주 연결과 단절을 요구하는 시나리오에 적합합니다..
2. 다양한 모양 및 종료 방법: 직각 또는 직각 유형, 4 홀 플랜지 유형, 압축형, 방벽 유형, 2 홀 패널 유형, 4 홀 패널 유형과 같은 다양한 모양이 있습니다.또는 부하가 없는 타입종착 방법은 또한 스냅-인 / 웨일드, 스냅-인 / 웨일드 (정적 접촉), 크림 / 웨일드, 필드 교체 가능한 유형, 용접 된 유형 또는 용접 / 용접을 포함하여 더 풍부합니다.
응용 프로그램:
1케이블 TV 시스템: 케이블 TV 네트워크에서 N 커넥터는 일반적으로 TV 셋톱 박스, 프론트 엔드 증폭기, 지점 유통기 등 다양한 장비와 동축 케이블을 연결하는 데 사용됩니다.75Ω N 커넥터는 일반적으로 케이블 TV 시스템에서 사용됩니다., 이는 비디오 신호의 고품질 전송을 보장하고 신호 왜곡과 간섭을 줄일 수 있습니다.
2라디오 및 텔레비전 송신기: 라디오 및 텔레비전 송신기의 송신기 장비에서, N형 커넥터는 송신기, 안테나 튜너,피더 및 다른 부품은 라디오 및 텔레비전 프로그램의 전송을 실현하기 위해 송신 안테나에 RF 신호를 전송하기 위해좋은 전기 성능과 기계적 안정성은 전송 장비의 신뢰할 수있는 작동과 신호의 안정적인 전송을 보장 할 수 있습니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
