제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD469 | 성별: | 여성 |
| 소재: | 금속 | 절연체: | PTFE |
| 내구성: | 500이지 사이클 | 제품명: | 앤형 고주파 동축 커넥터 |
| 강조하다: | 금으로 칠한 여성 RF 커넥터,4홀 플랜지 RF 코아시얼 커넥터,마이크로 스트립 Brass RF 어댑터 커넥터 |
||
N 타입 커넥터는 나사 결합 방식의 동축 커넥터로, 뛰어난 내진동성과 전기적 성능으로 알려져 있습니다. 최대 18GHz의 주파수를 지원하며 다양한 종류의 RF 케이블과 호환됩니다. 이 커넥터는 항공, 우주, 레이더, 마이크로파 및 디지털 통신, 테스트 및 측정 장비와 같은 응용 분야에서 널리 사용됩니다. 고객의 특정 요구 사항을 충족하기 위해 N 타입 커넥터에 대한 맞춤 제작 서비스를 제공합니다.
사양
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전기적 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~11GHz(최대 18GHz) | |
| 정격 전압 | 1000VRMS*(최대 해수면) | |
| 유전체 내전압 | 1500VRMS*(최대 해수면) | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 저항 | 외부 도체 | ≤0.5mΩ |
| 중심 도체 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재질 및 기계적 특성 | ||
| 중심 도체 | 수 | 황동, 금 도금 |
| 암 | 인청동, 금 도금 | |
| 탄성 접점 | 인청동 | 니켈 도금 패시베이션 |
| 쉘 / 하우징 | 황동 스테인리스 스틸 | 금 도금 패시베이션 |
| 케이블 클램프 | 황동 | 니켈 도금 |
| 절연체 | PTFE | |
| 개스킷 | 실리콘 고무 | |
| 내구성 | 500 사이클 | |

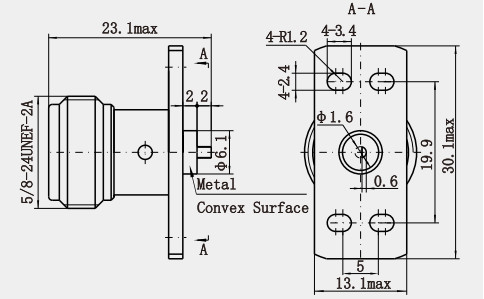

상세 도면
![]()
외형 도면:
![]()
특징:
1. 저손실: 고품질 재료와 정밀한 제조 공정을 채택하여 신호 전송 중 발생하는 손실이 매우 낮아 신호 전송의 효율성과 품질을 향상시킵니다.
2. 높은 차폐 성능: 쉘은 일반적으로 우수한 전자기 차폐 성능을 가진 금속 재질로 만들어져 외부 전자기 간섭이 신호 전송에 미치는 영향을 효과적으로 방지할 수 있습니다.
응용 분야:
1. 고성능 전기적 특성: N 타입 마이크로스트립 커넥터는 낮은 손실과 높은 차폐 효율을 특징으로 하여 전송 중 신호 무결성과 정확성을 보장합니다. 이를 통해 무선 통신, 위성 통신 및 기타 분야와 같은 고주파 응용 분야에서 뛰어난 성능을 발휘합니다.
2. 넓은 주파수 범위 적응성: N 타입 마이크로스트립 커넥터는 저주파에서 고주파까지 넓은 대역폭 전송을 지원하며, 향상된 N 타입 커넥터의 일부는 18GHz 이상의 주파수 범위까지 도달하여 다양한 응용 시나리오의 요구를 충족할 수 있습니다.
3. 안정적인 기계적 연결: 나사 결합 방식을 통해 N 타입 마이크로스트립 커넥터는 진동 및 충격 환경에서도 안정적인 연결을 유지할 수 있어 환경적 요인으로 인한 연결 느슨해짐 또는 신호 끊김 위험을 줄입니다.
제품 카탈로그:
| RF 어댑터 |
| RF 케이블 어셈블리 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| 도파관-동축 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| 밀리미터파 커넥터(2.4mm, 2.92mm) |
* 표준 수출용 상자
* 고객 요구 사항에 따름
참고:
10,000가지 이상의 N 타입 커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없으면 자세한 내용을 문의하십시오.세부 정보.
