N 마이크로 스트립과 함께 여성 4 홀 플랜지 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD469 | 성별: | 여성 |
| 소재: | 금속 | 절연체: | PTFE |
| 내구성: | 500이지 사이클 |
N 마이크로 스트립과 함께 여성 4 홀 플랜지 RF 코아시얼 커넥터
N형 커넥터는 힌트 결합을 가진 동축 커넥터이며 우수한 진동 방지 기능과 전기 성능으로 알려져 있습니다.그들은 18GHz까지의 주파수를 지원하고 다양한 유형의 RF 케이블과 호환됩니다.이 커넥터는 항공, 항공우주, 레이더, 마이크로 웨브 및 디지털 통신 및 테스트 및 측정 도구와 같은 응용 분야에서 널리 사용됩니다.우리는 우리의 고객의 특정 요구 사항을 충족하기 위해 타입-n 커넥터에 대한 사용자 정의 서비스를 제공합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

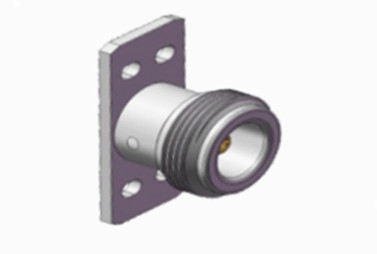

상세 한 그림

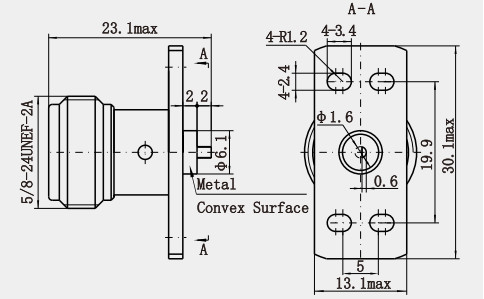

윤곽 그림:
특징:
1낮은 손실: 고품질의 재료와 정확한 제조 과정을 채택하여 신호 전송 중에 발생하는 손실은 매우 낮습니다.이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다.
2높은 보호: 껍질은 일반적으로 좋은 전자기 보호 성능을 가진 금속 물질로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
응용 프로그램:
1높은 성능의 전기적 특성: N형 마이크로 스트립 커넥터는 전송 중에 신호의 무결성과 정확성을 보장하기 위해 낮은 손실과 높은 보호 효과를 특징으로합니다.이것은 고주파 응용 프로그램에서 탁월하게 할 수 있습니다., 무선 통신, 위성 통신 및 기타 분야.
2넓은 주파수 범위의 적응성: N형 마이크로 스트립 커넥터는 낮은 주파수에서 높은 주파수까지 넓은 대역폭 전송을 지원합니다.일부 향상된 N형 커넥터는 18GHz 또는 더 높은 주파수 범위에 도달하여 다양한 응용 시나리오의 요구를 충족시킬 수 있습니다.
3신뢰할 수 있는 기계 연결: 스레드 연결으로, N 타입 마이크로 스트립 커넥터는 진동 및 충격 환경에서 안정적인 연결을 유지할 수 있습니다.환경적 요인으로 인해 연결이 느려지거나 신호가 끊어지는 위험을 줄이는.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| 밀리미터 파동 연결 장치 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
