스테인리스 스틸 하우징 N 시리즈 여성 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-J200 | 성별: | 여성 |
| 절연 저항: | ≥500MΩ | 전압 정재파비: | ≤1.3 |
| 강조하다: | Stainless Steel RF Coaxial Connector,High Frequency RF Coaxial Connector,N Series RF Coaxial Connector |
||

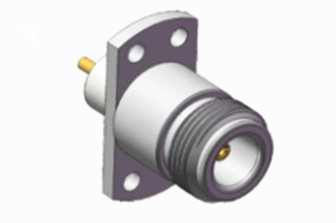

스테인리스 스틸 하우징 N 시리즈 여성 RF 코아시얼 커넥터
N형 커넥터 (N type connector) 는 스레드 결합을 가진 동축 커넥터이며, 우수한 진동 방지 기능과 전기 성능으로 인식됩니다. 일반적으로 11 GHz까지의 주파수를 지원합니다.,하지만 우리의 제품은 18GHz까지 작동할 수 있습니다. 이 커넥터는 다양한 유형의 RF 케이블에 적합하며 항공, 항공우주, 레이더, 마이크로파, 디지털 통신,그리고 시험 및 측정 장비우리는 N형 커넥터와 어댑터의 다양한 유형에 대한 커스터마이징 서비스를 제공합니다.플랜지 마운트 또는 방벽 마운트 옵션.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

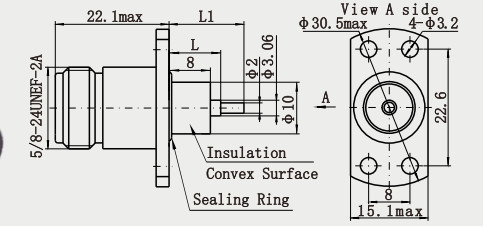

상세 한 그림
특징:
1넓은 대역폭 전송: 0에서 11GHz까지의 광범위한 신호 주파수를 지원하며 향상 된 유형은 18GHz까지 커버 할 수 있습니다.다양한 RF 애플리케이션의 요구를 충족시킬 수 있습니다..
2낮은 손실: 고품질의 재료와 정확한 제조 과정을 채택하여 신호 전송 중에 발생하는 손실은 매우 낮습니다.이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다.
3높은 보호: 하우징은 일반적으로 좋은 전자기 보호 성능을 가진 금속 재료로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
응용 프로그램:
1좋은 환경 적응력: 특수 처리 및 테스트 후, N형 마이크로 스트립 커넥터는 열악한 환경 조건 (고 온도,낮은 온도, 습도 등) 를 가지고 있으며, 긴 사용 수명을 가지고 있어 야외 및 다양한 복잡한 환경에서 사용하기에 적합합니다.
2다면적 호환성: N형 마이크로 스트립 커넥터는 반강직 케이블과 유연한 케이블 등을 포함한 많은 유형의 케이블과 호환되며 더 넓은 적용 범위를 제공합니다.또한 국제 표준을 준수합니다 (e예를 들어, IEC 및 IEEE) 를 사용하여 다른 장비와 쉽게 교환 및 통합 할 수 있습니다.
3편리한 설치 및 유지 보수: 스레드 연결 방식은 N 타입 마이크로 스트립 커넥터를 쉽고 빠르게 설치하여 복잡한 용접 과정의 필요성을 제거합니다.또한, 그들의 내구성과 신뢰성은 유지 보수 비용과 빈도를 줄이고 시스템의 전반적인 효율성을 향상시킵니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
