N 여성 플랜지 장착 RF 코아시얼 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | N 유형 RF 동축 커넥터 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD496 | 성별: | 여성 |

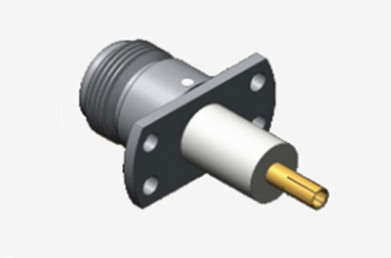

N 여성 플랜지 장착 RF 코아시얼 커넥터 마이크로 스트립
N형 커넥터는 정밀 엔지니어링, 스레드 코아시얼 인터페이스로 강력한 진동 저항, 우수한 전기 성능 및 확장 된 주파수 기능으로 유명합니다.표준 모델은 일반적으로 11GHz까지 지원하지만, 우리의 고급 구성은 최대 18GHz까지 운영 대역폭을 달성합니다.이 다재다능한 커넥터는 여러 RF 케이블 유형을 수용하고 항공 우주 공학 전반에 걸쳐 높은 신뢰성 시스템에서 필수 부품입니다, 레이더 네트워크, 마이크로 웨브 통신, 디지털 데이터 전송, RF 기기 플랫폼.우리는 특정 응용 프로그램 요구 사항과 환경 과제를 해결하기 위해 맞춤형 N형 솔루션을 설계하는 데 전문.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

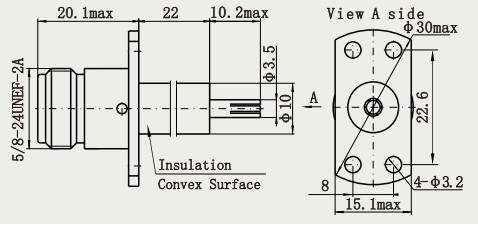

상세 한 그림
특징:
1스레드 로킹 메커니즘: 중형 스레드 연결 설계, 회전 로킹을 통해 단단한 연결, 진동 및 충격에 강한 저항, 가혹한 환경에 적합124.
2재료와 내구성: 카시리 재료는 대부분 구리 또는 스테인리스 스틸입니다.그리고 일부 고성능 모델은 접촉 저항을 줄이고 전기 전도성 및 부식 저항을 향상시키기 위해 금으로 칠합니다125.
3다재다능한 디자인: 남성 / 여성, 표준 극성 / 역극성, 직각, 직각, 패널 유형 (2 홀 / 4 홀), 플랜지 유형 등을 포함한 모양으로 나뉘어 있습니다.다른 설치 요구 사항을 충족하기 위해134.
응용 프로그램:
1레이더 시스템: 항공 레이더 및 선박 레이더를 위한 트랜시시버 모듈, 고 주파수 (예를 들어 X/Ku 대역) 및 진동 저항 요구 사항을 충족합니다.
2위성 운용량: 위성 통신 운용량에서 송신기와 안테나를 연결하여 우주 방사선과 온도 변화에 저항합니다.
3전자 전쟁 장비: 저머와 정찰 장비로 고주파 신호를 전송하고, 고전력 펄스 시나리오에 적응합니다.
무인 항공기 및 항공기: 기내 통신 및 탐색 장비의 RF 링크 연결.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
