N 미크로 스트립과 함께 여성 방벽 RF 커넥터 M10X1
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | N 유형 RF 동축 커넥터 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | n-kyd6 | 성별: | 여성 |

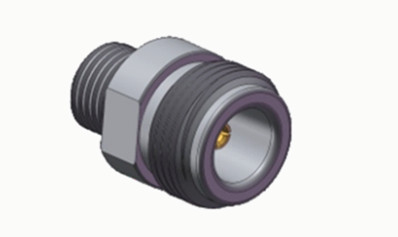

N 미크로 스트립과 함께 여성 방벽 RF 커넥터 M10X1
N형 커넥터는 정밀 엔지니어링, 스레드 코아시얼 인터페이스입니다. 예외적인 진동 저항, 최적화된 전기 성능 및 확장 된 주파수 기능으로 유명합니다.표준 모델은 일반적으로 11 GHz까지 지원하지만, 우리의 고급 구성은 최대 18 GHz의 운영 대역폭을 달성합니다.이러한 다재다능한 커넥터는 다양한 RF 케이블 유형에서 신호 무결성을 유지하며 항공 우주 공학에서 널리 사용됩니다., 레이더 네트워크, 마이크로 웨브 통신, 디지털 데이터 전송, RF 기기 플랫폼.우리는 특정 응용 프로그램 요구 사항과 환경 과제를 해결하기 위해 맞춤형 N형 솔루션을 설계하는 데 전문.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

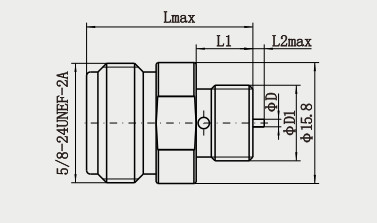

상세 한 그림
특징:
1적응력 폭 넓다: RF 케이블의 폭 넓은 범위 (예를 들어 반강도 케이블, 유연한 케이블) 에 호환되며, 어댑터를 통해 SMA, BNC, TNC 및 기타 커넥터로 변환 할 수 있습니다.마이크로파 장비에 적합합니다., 항공우주, 레이더, 시험 장비 및 기타 분야 245.
높은 전력 처리: 높은 전력 RF 애플리케이션, 예를 들어 기지 스테이션, 송신기, 위성 통신 등에 적합하며, 작은 커넥터 (예:BNC) 36.
2편리한 조작: 스레드 연결은 수동 또는 도구로 빠르게 연결하고 분리 할 수 있으며 일부 모델은 용매없는 크림프 방법을 지원합니다.
3잠재적인 문제점: 임피던스 매칭 (50Ω와 75Ω가 혼합 될 수 없다), 삽입 및 제거의 마모로 인한 반사 증가에주의를 기울여야 한다.부적절한 사용으로 인한 손상 (가장 긴장) 35.
응용 프로그램:
1네트워크 분석기 / 스펙트럼 분석기: 테스트 중인 장치 (예를 들어 안테나, 필터) 를 기기와 연결하여 넓은 대역폭 (0-18 GHz) 테스트를 지원합니다.
2신호 생성기/폭폭: 실험실 또는 현장 테스트에서 고 정밀 RF 신호를 전송합니다.
다크룸 테스트: 안테나 방향 지도와 EMC 테스트를 위한 RF 링크 구축
3케이블 TV 네트워크: 트렁크 전송 (예를 들어 CATV 시스템) 에 75Ω 동축 케이블을 연결하고, 아날로그/디지털 신호 전송을 지원합니다.
4방송 송신기: FM/UHF 송신기에 대한 RF 출력 포트, 고전력 방송 신호를 견딜 수 있습니다.
영화 및 텔레비전 제작: 카메라 무선 마이크 연결, 비디오 전송 장비 (마이크로 웨이브 전송 등).
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
