N 구간 여성 미크로 스트립 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금은 도금처리했습니다 |
|---|---|---|---|
| 성별: | 여성 | 주파수 범위: | DC~11GHz |
| 모델: | N-Kyd13 | 임페던스: | 50Ω |

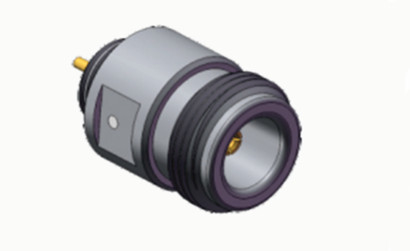

N 구간 여성 미크로 스트립 RF 코아시얼 커넥터
N형 커넥터는 힌트 코아시얼 인터페이스입니다. 강력한 진동 저항, 뛰어난 전기 성능,그리고 전형적인 작동 주파수는 11 GHz까지입니다. 우리의 고급 모델은 이 용량을 18 GHz까지 확장합니다.이러한 다재다능한 커넥터는 여러 RF 케이블 플랫폼에서 예외적인 신호 무결성을 입증하고 항공 우주 공학, 레이더 시스템, 마이크로 웨브 기술,디지털 통신, RF 기기 및 고주파 테스트 환경.
우리는 다양한 기술 사양을 충족시키기 위해 맞춤형 타입-N 솔루션을 제조하는 데 전문입니다.우리의 사용자 정의 기능에는 커넥터 방향 (표준 또는 직각 구성) 이 포함됩니다., 장착 스타일 (패널 장착, 차시 장착 또는 플랜지 장착 디자인) 및 전문 어댑터 구성, 귀하의 고유 시스템 요구 사항에 정확한 통합을 보장합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속, 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

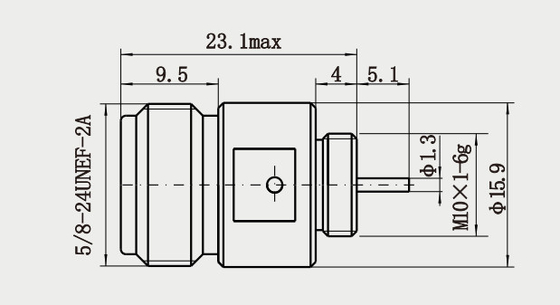

상세 한 그림
특징:
1기계적 특성
스레드 결합 설계: 회전 강화로 신뢰할 수있는 연결, 좋은 기계적 안정성과 진동 저항을 제공, 진동 환경 (예: 항공, 우주,자동차 장비).
다중 장착: 다양한 공간 요구 사항을 충족시키기 위해 직선, 오른쪽 각, 플랜지 마운트 또는 밸브 마운트 구성을 지원합니다.
내구성: 금속 재료 (금속 또는 스테인리스 스틸과 같은) 는 마모 저항성, 부식 저항성 및 장기적인 신뢰성을 보장하기 위해 금이나 은과 같은 가루와 결합됩니다.
응용 프로그램:
1항공우주
레이더 시스템: 레이더 트랜시버 모듈과 안테나를 연결하는 데 사용되며, 고전력, 고주파 신호 전송의 필요에 적응14.
전자 전쟁 장비: 군사 통신 및 방해 시스템에서 N 커넥터는 진동 저항성, 방수성 및 먼지 방지성 (14) 의 신뢰할 수 있는 연결을 제공합니다.
항공기 장비: 항공 통신 및 항법 시스템에서 사용되며 극한 온도 및 기계 충격 환경에 적응합니다14.
2산업 및 연구
마이크로파 실험 및 RF R&D: 안테나 설계 및 재료 분석과 같은 실험실 환경에서 고주파 신호 테스트 및 장비 통합을 지원합니다14.
고성능 데이터 센터: 서버와 통신 장치 사이의 고속 RF 연결을 위해 신호 무결성을 보장합니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
