니켈 접착 N 방벽 여성 플랜지 마운트 RF 동축 연결 장치
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | n-kyfd1 | 성별: | 여성 |

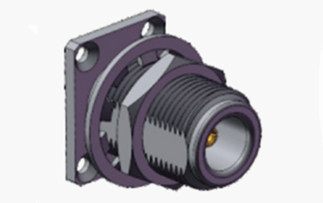

니켈 접착 N 방벽 여성 플랜지 마운트 RF 동축 연결 장치
N형 커넥터는 스루브 스레드 연결 메커니즘을 사용하여 예외적인 진동 저항과 최적화된 전기 성능을 제공합니다. 표준 주파수 범위는 11 GHz까지 도달하지만,우리의 첨단 모델은 18 GHz까지 운영 능력을 확장이 커넥터는 다양한 RF 케이블 유형과 호환성을 유지하며 항공기, 항공 우주 시스템, 레이더 네트워크, 마이크로 웨브 애플리케이션,디지털 통신 기반 시설, 그리고 정밀 측정 장비.
우리의 엔지니어링 팀은 정밀한 사양에 맞는 맞춤형 N형 솔루션을 제작하는 데 전문입니다.또는 플랜지 마운트 디자인, 우리는 당신의 정확한 응용 필요를 충족시키기 위해 완전히 사용자 정의 어댑터와 커넥터를 제공합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

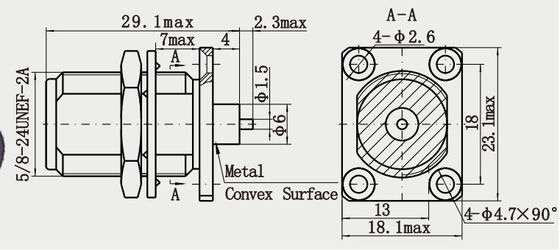

상세 한 그림
특징:
1스레드 결합 설계: 회전 튼튼성, 좋은 기계적 안정성 및 진동 저항을 제공하는 회전 튼튼성, 진동 환경 (예를 들어, 항공, 우주,자동차 장비).
2다중 장착: 다양한 공간 요구 사항을 충족시키기 위해 직선, 오른쪽 각, 플랜지 마운트 또는 볼크헤드 마운트 구성을 지원합니다.
응용 프로그램:
1방송 및 라디오 및 텔레비전
방송 TV 송신기: 송신기를 안테나와 연결하여 높은 주파수 RF 신호 (예: UHF/VHF 대역) 를 전송하여 안정적인 신호 커버리지를 보장하는 데 사용됩니다.
케이블 TV 네트워크: 케이블 유통 시스템에서는 N형 커넥터를 사용하여 동축 케이블을 아날로그/디지털 신호 전송을 지원하는 장비와 연결합니다.
2시험 및 측정 기구
벡터 네트워크 분석기/스펙트럼 분석기: 고정밀 신호 테스트를 지원하기 위해 시험중인 장치를 기기와 연결하는 표준 인터페이스로 사용됩니다 (예를 들어 DC에서 18 GHz) 14.
신호 생성기/오실로스코프: 낮은 반사 및 낮은 손실을 보장하기 위해 RF 신호 입력/출력
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
