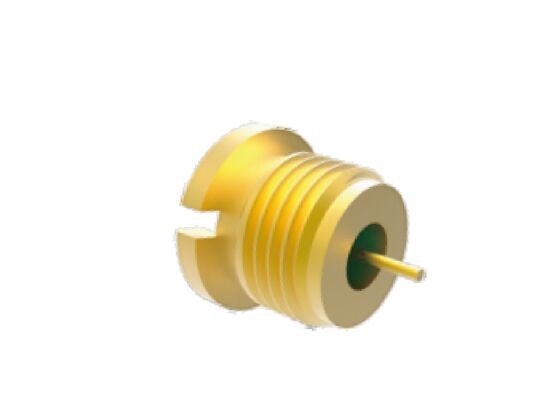

50Ω 40GHz 헤르메틱히 밀폐된 SMP 남성 플러그 방벽 커넥터 항공 우주 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMP 벌크헤드 항공우주 RF 커넥터 | 모델: | SMP(M)-JYD14G |
|---|---|---|---|
| 주파수 범위: | 0.3MHz-40GHz | 임피던스: | 50Ω |
| DWV: | 500V | 절연저항: | ≥5000MΩ |
| 센터 지휘자: | 6mΩ 이하; 코바르 합금, 금도금 | 외부 도체: | 3mΩ 이하; 코바르 합금, 금도금 |
| 누설률: | <1.01325 x 10-3 pa · cm3/s | 절연체: | 유리 |
| VSWR: | ≤1.35 | 삽입 손실: | 0.4dB 이하 |
| 온도: | -55℃ ~125℃ | 내구성: | 500 사이클 |
| 강조하다: | 50Ω 40GHz SMP 남성 플러그 커넥터,에어로스페이스 RF 커넥터,낮은 삽입 손실 구간 커넥터 |
||
50Ω 40GHz SMP 수 커넥터 벌크헤드 커넥터 항공 우주 RF 커넥터, 낮은 삽입 손실
SMP 시리즈는 소형 푸시온 RF 동축 커넥터입니다. 컴팩트한 크기, 가벼운 무게, 넓은 작동 주파수 대역폭을 특징으로 하며 최대 작동 주파수는 40GHz입니다.SMP 플러그는 풀 디텐트, 제한 디텐트, 스무스 보어의 세 가지 인터페이스 유형을 특징으로 합니다.블라인드 메이트 상호 연결을 지원하며 연결 구조의 축 방향 및 반경 방향 플로팅을 모두 가능하게 합니다. 가장 널리 사용되는 RF 동축 커넥터 중 하나로서 RF 및 마이크로파 신호 전송뿐만 아니라 모듈식 밀집 설치 시나리오에도 적합합니다. 차량 탑재, 선박 탑재 및 위성 탑재응용 분야에광범위하게 적용됩니다.
항공 우주 RF 커넥터의 SMP 설계 특징
- 컴팩트한 디자인
- 최대 40GHz 주파수 대역 작동
- 신뢰성을 위한 견고한 구조, 벌크헤드 나사 M5x0.5-6g
- 다양한 구성으로 제공: 스트레이트, 직각, 벌크헤드, PCB 및 플랜지 마운트 옵션
- 낮은 VSWR 및 삽입 손실
SMP 항공 우주 RF 커넥터 인터페이스
밀폐형 SMP 수 커넥터 벌크헤드 커넥터 모델 번호: SMP(M)-JYD14G
유사 유형: 밀폐형 SMP 수 커넥터 벌크헤드 커넥터 SMP(M)-J50
참고: 응용 분야에 따라 더 많은 유사 모델은 카탈로그를 확인하십시오.
응용 분야
Xi'an Elite Electronics는 다음과 같은 까다로운 산업을 위한 시스템 상호 연결 솔루션을 전문으로 합니다:
- 항공 우주 및 항공 시스템
- 항법 및 레이더 장비
- 통신 시스템
- 측정 기기
- 전자 제품
포장 및 배송
각 SMP 커넥터 항공 우주 RF 커넥터는 운송 중 보호를 보장하기 위해 신중하게 포장됩니다:
신뢰할 수 있는 택배 서비스를 통해 신속하게 배송하며, 배송 시 고객에게 추적 정보를 제공합니다.
추가 유사 제품 모델 정보는 카탈로그를 확인하거나 영업팀에 문의하십시오:
