K2.92 여성 4홀 플랜지 청동 RF 코아시얼 커넥터 2# 반강직/유연 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 소재: | 금속 | 성별: | 여성 |
|---|---|---|---|
| 제품 이름: | K/2.4mm 어댑터 | 키워드: | MMW 아답터 콘넥터 |
| 프로젝트: | 밀리미터파 커넥터 | 접착: | 니켈은 도금처리했습니다 |
| 적용: | RF | 표면판: | 부동태화하세요 |
| 접속구의 형태: | 스트레이트 RF 커넥터 | ||
| 강조하다: | 반강직 케이블 RF 코아시얼 커넥터,놋쇠 고주파 동축 커넥터,4홀 플랜지 RF 코아시얼 커넥터 |
||

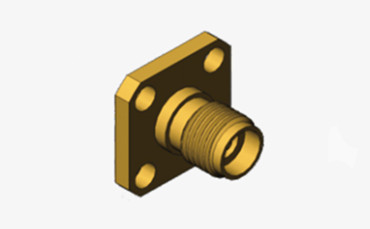

K2.92 여성 4홀 플랜지 청동 RF 코아시얼 커넥터 2# 반강직/유연 케이블
이 K형 (2.92mm) MMW 커넥터는 공기 인터페이스를 이용하며, 콤팩트한 크기, 가볍고 신뢰할 수 있는 커넥션으로 특징입니다.
고 정밀 50Ohm 동축 어댑터, 3.5mm에서 2.4mm로 전환, 일반 RF 및 마이크로 웨브 응용 프로그램의 광범위한 서비스를 제공합니다.이러한 고성능 커넥터는 다양한 시험 및 측정 시나리오에 사용, 셀룰러 통신에서 위성 통신에 이르기까지, 장비와 케이블 상호 연결의 정확한 일치를 보장합니다.커넥터는 반복 사용에 견딜 수 있도록 만들어졌습니다.그것은 낮은 손실 플라스틱으로 된 공기 다이 일렉트릭과 중앙 전도기 지원을 갖추고 있습니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
|
전압 정전파 비율 |
≤1.25 |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 |
금으로 칠한 청동 |
| 단열기 | PTFE |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
| 삽입 손실 | < 0.04 sqrt (f (GHz)) dB |
| 온도 범위 | -65 °C~+165 °C |
| 접착 스핀 | 금으로 칠 |
특징:
1고주파 성능
낮은 삽입 손실 및 낮은 VSWR: 공기 전송 라인의 장점을 활용하여 K2.92mm 커넥터는 전압 정전파 비율 (VSWR) 및 삽입 손실에 최적화되었습니다.신호 전송 안정성과 효율성을 보장합니다..
2구조 설계
컴팩트 크기: K2.92mm 커넥터의 작은 크기와 가벼운 무게는 휴대용 장치 및 밀리미터 파드 시스템의 요구를 충족시키는 제한된 공간에서 설치 및 사용을 용이하게합니다.
적용:
1레이더 엔지니어링:
K2.92 커넥터는 고정도와 고주파 전송 성능이 필요한 레이더 시스템에서 광범위하게 사용됩니다.오프레이션 주파수 범위 46GHz까지, 그것은 현대 레이더 기술의 고 주파수 신호 요구 사항을 지원
2전자적 대책:
전자적 대책 시스템은 높은 간섭 환경에서도 안정적으로 작동할 수 있는 커넥터를 필요로 합니다.92mm 커넥터는 전자 전쟁에서 신호 신뢰성과 무결성을 보장합니다..
이 커넥터의 콤팩트한 디자인은 제이머와 신호 분석기와 같은 휴대용 전자 대책 장비에 이상적입니다.
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는MMW 어댑터당신이 사용하는 커넥터가 발견되지 않는 경우, 당신의 detai와 저희에게 연락하십시오이봐요.
