K2.92 CXN3506/MF108A 케이블용 여성 스테인리스 스틸 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 소재: | 스테인리스 스틸 | 성별: | 여성 |
|---|---|---|---|
| 제품 이름: | 2.92mm, K 타입, SMK | 키워드: | 2 홀 플랜지 패널 커넥터 |
| 프로젝트: | 밀리미터파 연결기 | 접착: | 패시베이트됩니다 |
| 적용: | RF | 절연체: | PTFE |
| 강조하다: | MF108A 스테인리스 스틸 RF 커넥터,CXN3506 케이블 RF 커넥터,여성 스테인리스 스틸 RF 커넥터 |
||

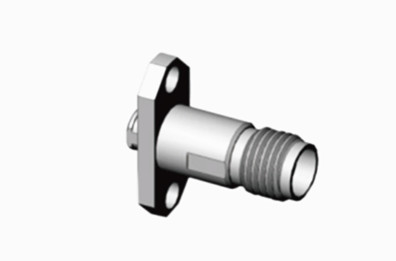

K2.92 CXN3506/MF108A 케이블용 여성 스테인리스 스틸 RF 커넥터
2.92형 커넥터로도 알려진 K형은 40GHz까지의 주파수를 가진 일반적으로 사용되는 밀리미터파 커넥터이다.5 시리즈 제품 및 공기 인터페이스를 채택K형 커넥터는 작은 크기, 가벼운 무게, 높은 사용 빈도 및 신뢰할 수있는 연결을 특징으로합니다.

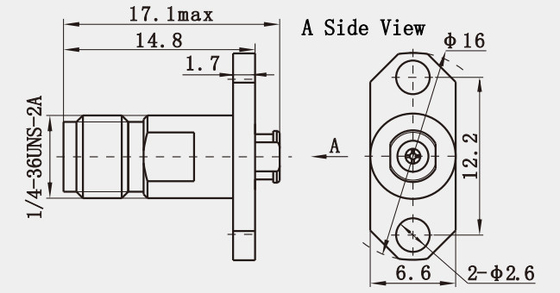

윤곽 그림: (mm)
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
다른 2.92mm 남성 여성 RF 커넥터:
|
부문 번호
|
설명
|
|
K-KFD38
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD76G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
특징:
1구조와 재료:
- 본체는 통합 설계로 모델 누출을 효과적으로 방지합니다.
- 외부 전도기는 스테인리스 스틸로 만들어져 내구성 및 부식 저항성을 향상시킵니다.
- 중앙 선수는 금으로 접힌 베릴리움 구리로 만들어져 좋은 전기 성능과 장기적인 안정성을 보장합니다.
2전기적 특성:
- 특유의 임피던스는 50Ω이며, 다양한 RF 애플리케이션에 적합합니다.
- 주파수 범위는 DC에서 40GHz까지 넓으며, 고주파 애플리케이션의 요구를 충족시킵니다.
- 40GHz에서 1.15 이하의 낮은 전압 정지파 비율 (VSWR) 은 효율적인 신호 전송을 보장합니다.
적용:
1레이더 엔지니어링: 높은 주파수 범위와 낮은 삽입 손실 특성으로 인해 K2.92 커넥터는 레이더 시스템에서 고주파 신호를 전송하는 데 사용됩니다.레이더 장비의 정확성 및 신뢰성을 보장합니다..
2전자 전쟁: 전자 전쟁 분야에서, K2.92 커넥터는 효과적인 전자 간섭 및 반 간섭 기능을 달성하기 위해 다양한 고주파 장치를 연결하는 데 사용됩니다..
3위성 통신: 우수한 전기 성능과 기계적 특성으로 인해 K2.92 커넥터는 안테나와 수신기를 연결하기 위해 위성 통신 시스템에서 사용됩니다.안정적인 신호 전송을 보장합니다.
