금속 방수 여성 플랜지 마운트 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 키워드: | 2 홀 플랜지 패널 커넥터 | 종류: | 밀리미터파 연결기 |
|---|---|---|---|
| 접착: | 금은 도금처리했습니다 | 적용: | RF |
| 절연체: | PTFE | 소재: | 금속 |
| 성별: | 여성 | 절박: | 50 오옴 |
| 강조하다: | 금속 방수 여성 RF 코아시얼 커넥터,Flange Mount RF Coaxial Connector |
||

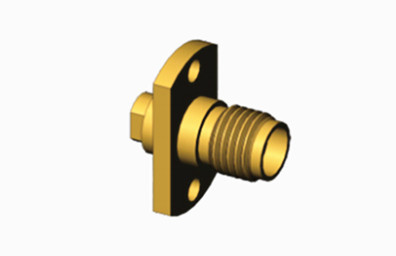

금속 방수 여성 플랜지 마운트 RF 코아시얼 커넥터
일반적으로 "K 타입"으로 불리는 2.92 커넥터는 40 GHz까지의 주파수를 지원할 수 있기 때문에 밀리미터 파동 기술에서 필수적입니다.이 어댑터들은 SMA와 3G의 간편한 교류를 허용할 뿐만 아니라.5 시리즈의 견제품이지만 공기 다이 일렉트릭 시스템도 갖추고 있습니다. 그들은 가파른 디자인, 가벼운 성격, 높은 주파수에서 예외적인 성능으로 돋보입니다.그리고 신뢰할 수 있는 연결을 보장.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
특징:
1크기와 무게
콤팩트 크기: 외부 전도기 지름이 2.92mm에 불과하여 K형 커넥터의 설계는 다른 많은 유형의 커넥터에 비해 훨씬 작은 크기에 높은 성능을 보장합니다.
가벼운: 작은 크기가 가벼운 구성 요소로 이어집니다. 특히 장비 부하를 줄이는 것이 필수적인 응용 프로그램에서 유용합니다.
2기계 및 전기 성능
우수한 전기 성능: K형 커넥터는 낮은 VSWR (전압 정전파 비율) 및 삽입 손실을 특징으로 하는 공기 전송 라인의 장점을 활용합니다.안정적이고 효율적인 신호 전송을 보장합니다.
다른 2.92mm 남성 여성 RF 커넥터
|
부문 번호
|
설명
|
|
K-KFD38
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD76G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
적용:
1전자 전쟁
신호 교란 및 반 교란: 전자 전쟁에서 K2.92 커넥터는 교란 신호를 전송하는 데 사용됩니다.높은 작동 주파수와 낮은 삽입 손실이 방해 신호의 효과적인 전송을 보장하는 경우.
빠른 배치: K2.92 커넥터의 가볍고 컴팩트한 크기는 빠른 이동과 배치가 필요한 전자 대응 장비에 적합합니다.시스템 이동성 및 반응 속도를 높이는 것.
2위성 통신
고성능 연결: 위성 통신 분야에서 K2.92 커넥터는 지상 장비에서 손실 없이 위성으로 신호를 전송하는 데 핵심 역할을 합니다.우수한 전기 성능으로 인해 높은 신뢰성 신호 전송을 보장합니다..
극한 환경에도 견딜 수 있다. 극한 대기외 조건에서 작동하는 위성 장비의 경우, K2의 재료와 설계92 커넥터 방사선 및 극심한 온도 변동 조건에서 안정적인 성능을 보장.
