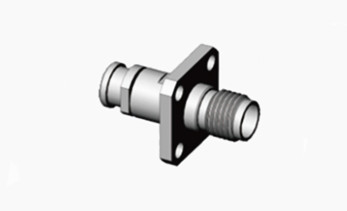

K2.92 MF30/MF30A/TLL40-1130A 케이블용 여성 4홀 플랜지 스테인리스 스틸 RF 코엑스 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.92 RF 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 소재: | 스테인리스 스틸 |
| 설계 표준: | IEC 60169-8 | 종류: | 일직선 |
| 성별: | 여성 | ||
| 강조하다: | bnc 압축 연결관,BNC 케이블 연결관 |
||
K2.92 MF30/MF30A/TLL40-1130A 케이블용 여성 4홀 플랜지 스테인리스 스틸 RF 코엑스 커넥터
BNC 커넥터 (BNC 커넥터, Bayonet Neill-Concelman) 는 코아시얼 케이블과 함께 사용하도록 설계된 미니어처 빠른 연결/절단 RF (라디오 주파수) 커넥터이다.그것은 여성 연결에 두 개의 bayonet 럭을 갖추고 있습니다BNC 커넥터는 특히 RG-58과 같은 소형에서 아소형 동축 케이블을 종료하는 데 적합합니다.,RG-59, RG-179, 그리고 RG-316. 이 커넥터는 일반적으로 라디오, 텔레비전, 그리고 다른 RF 전자 장비, 테스트 도구, 비디오 신호,그리고 역사적으로 10BASE2 컴퓨터 네트워크에서 인기를 얻었습니다.. BNC 커넥터는 케이블의 50 오hm 또는 75 오hm 특성적 임피던스와 일치하도록 제조됩니다. 그들은 모니터와 같은 낮은 마이크로파 주파수 응용 프로그램에서 잘 수행합니다.LAN (Local Area Network), 통신장치 및 시험 장비, MIL-C-39012/16-24l 표준에 따라 설계이 커넥터는 결합 결합을 위한 바요네트 구조를 갖추고 있으며 국제적으로 사용 가능한 호랑이와 교환적으로 사용될 수 있습니다.그들은 급속한 연동 및 해제 기능을 제공하여 라디오 장비 및 도구의 동축 케이블을 연결하는 데 이상적입니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50오름 | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 250VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 750 VRMS (해수면 최대) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤3.0mOhm |
| 중앙 지휘자 | ≤2.0mOhm | |
| VSMR | ≤1.05+0.005f | |
제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 베릴륨 청동 | 금으로 칠한 | |
| 유연한 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 금으로 칠한/불활성화 | |
| 단열기 | PEI/PLF | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| 짝짓기 순환 | 500주기 |
| 짝짓기 토크 | 0.79N.m~1.13N.m |
| 온도 | -55°C~+125°C |
특징:
구조적 특징

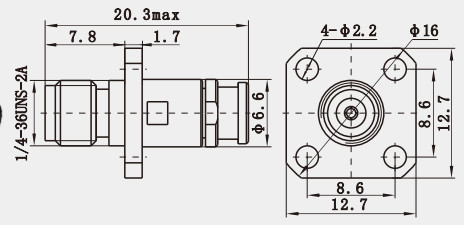

크기와 설계: K2.92 커넥터의 외부 전도기 지름은 2.92mm이며 설계 특성이 50Ω의 임피던스입니다.그것의 구조적 설계는 매우 작은 크기에 고 성능 전송 효과를 유지 할 수 있습니다작은 크기와 가벼운 무게로 인해 K2.92 커넥터는 공간 절약과 체중 감량을 요구하는 응용 시나리오에서 명백한 장점을 가지고 있습니다.
호환성: K형 커넥터는 SMA 및 3.5mm 커넥터와 유사한 인터페이스 디자인을 가지고 있으며 그들과 교환 할 수 있습니다.이 세 개의 연결 장치가 남성과 여성의 부분의 차원에서 일관성을 가지고 있지만, 전환없이 상호 연결을 허용, 서로 다른 커넥터의 장기 사용은 전송 성능과 테스트 정확성에 영향을 미칠 수 있습니다.그리고 가능한 한 피해야 합니다..
적용:
시험 기구
정밀 측정: 시험 장비, 특히 밀리미터 파도 시험 장비 분야에서 K2.92 커넥터의 응용은 매우 광범위합니다.높은 정밀도와 높은 주파수 특성으로 인해 정밀 측정 및 데이터 분석에 대한 선호되는 연결 솔루션입니다..
실험실 사용: 많은 실험실에서는 안정적인 성능과 편리한 작동으로 인해 K2.92 커넥터를 실험 장비의 구축 및 연결에 사용합니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
