K2.92 시리즈 금속 물질 여성 케이블 커넥터 1# 반 딱딱 / 유연 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| 강조하다: | 금속 소재 여성 케이블 커넥터,반강직 유연 케이블 커넥터,K2.92 시리즈 여성 케이블 커넥터 |
||

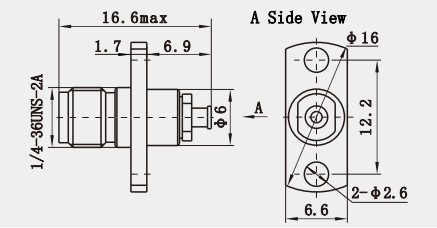

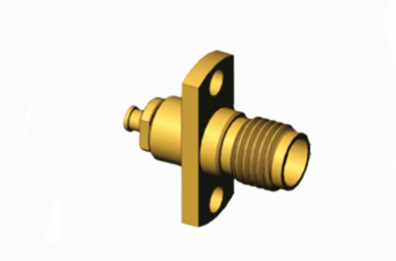

K2.92 시리즈 청동물 여성 케이블 커넥터 1# 반강직/유연 케이블
"K 타입" 커넥터, 2.92 타입으로 지칭되는, 밀리미터 파드 애플리케이션에서 자주 사용되는 커넥터의 집합을 나타냅니다. 최대 40 GHz의 주파수를 처리 할 수 있습니다.이 커넥터는 SMA와 3과 상호 교환성을 제공합니다..5 시리즈 제품 및 공기 다이 일렉트릭 인터페이스를 사용합니다. 컴팩트 크기와 낮은 무게 및 높은 주파수에서 작동 할 수있는 능력으로 주목됩니다.이 커넥터는 신뢰할 수 있는 연결을 제공합니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
특징:
1콤팩트하고 가벼운 디자인
크기 장점: 2.92mm 시리즈 커넥터의 작은 크기와 가벼운 무게가 공간을 제한 한 환경에서 사용하기에 이상적입니다.
교환성: SMA 및 3.5mm 커넥터와 교환 할 수 있으며 사용의 유연성을 향상시킵니다.
2전기 성능
임피던스 매칭: 50Ω의 특성 임피던스를 가지고, 그들은 신호 전송 효율을 극대화하고 반사 손실을 줄이는 것을 촉진합니다.
넓은 대역폭: 넓은 대역폭을 지원하여 데이터 전송 및 고속 통신에 적합합니다.
다른 2.92mm 남성 여성 RF 커넥터
|
부문 번호
|
설명
|
|
K-KFD38
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD76G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
적용:
1위성 통신 시스템
이러한 시스템에서는 안테나, 증폭기 및 필터와 같은 중요한 구성 요소를 연결하기 위해 2.92mm 커넥터가 사용되며 명확하고 안정적인 신호 전송을 보장합니다.
위성 통신은 종종 매우 높은 주파수와 장거리 전송을 포함하고 있기 때문에 이러한 커넥터의 고주파 성능은 특히 중요합니다.
2무선 통신 인프라
현대 무선 통신 타워와 베이스 스테이션에서는 2.92mm 커넥터를 사용하여 다양한 전송 장비를 연결하여 모바일 데이터 및 음성 통신의 빠른 전송을 지원합니다.
이러한 커넥터는 높은 대역폭 요구 조건에서 신호 품질을 유지하는 데 도움이되며 유지 보수 필요와 비용을 줄입니다.
