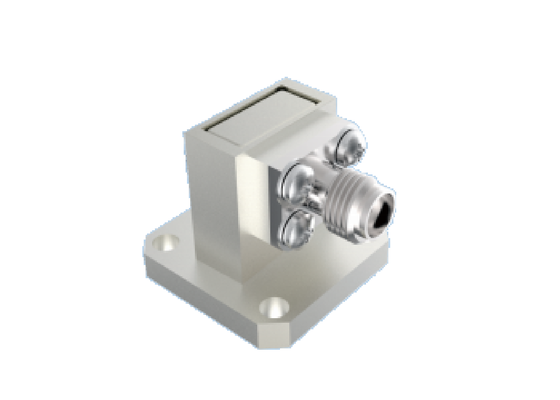

BJ320/WR 28 2.92mm K 타입 어댑터로 파도 안내 26.4GHz~38GHz 직각 항공 우주 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | WR42-동축 2.92mm RF 커넥터 | 모델: | BTZH-P1J-3 |
|---|---|---|---|
| 주파수 범위: | 26.4GHz~38GHz | 센터 지휘자: | 구리 합금, 금도금 |
| 외부 도체: | 알루미늄 합금, 자연색 전도성 산화 | 구조: | 직각 |
| 동축 포트: | 2.92mm K형 | 도파관 포트: | BJ320 / WR28 |
| 마운트 방법: | 4개 구멍 플랜지 마운트 | VSWR: | ≤1.25 |
| 삽입 손실: | ≤0.25dB | 무게: | 16g 이하 |
| 강조하다: | 2.92mm RF 파도 안내 어댑터,카 대역 항공 RF 커넥터,직각 26.4GHz-38GHz 어댑터 |
||
제품 설명:
도파관 대 K 타입 (2.92mm RF 커넥터) mmWave
Elite Electronics는 항공우주 등급의 도파관 대 동축 어댑터를 생산하며, 엔드 런치 및 직각 유형의 두 가지 구조 유형으로 제공됩니다. 주파수 범위는 5.3 GHz에서 145 GHz까지입니다. 사각형 도파관 포트에는 BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)가 포함됩니다. 동축 인터페이스는 SMA, 2.92mm, 2.4mm 및 1.85mm, 1.0mm, 0.8mm 시리즈를 포함합니다. 각 도파관 포트는 전체 도파관 대역폭을 지원합니다. 안정적인 구조, 컴팩트한 외형 치수, 우수한 전기적 성능과 좋은 일관성, 그리고 가벼운 무게(≤20g)를 특징으로 하는 이 제품들은 다양한 유형의 우주선에 널리 사용됩니다.
2.92mm RF 커넥터 K 타입 커넥터라고도 알려진 K 타입 커넥터는 최대 작동 주파수가 40GHz까지인 널리 사용되는 밀리미터파 커넥터입니다. 2.92mm 커넥터에는 케이블 커넥터, 플랜지 마운트 커넥터, 벌크헤드 커넥터가 있습니다. 공기 유전체 인터페이스를 특징으로 하며 SMA 시리즈 및 3.5mm 커넥터와 완전히 호환되며 상호 교환 가능하며 컴팩트한 크기, 경량 설계, 높은 작동 주파수 및 안정적이고 신뢰할 수 있는 연결성과 같은 주요 이점을 제공합니다.
외형 치수도파관 WR28 대 2.92mm RF 커넥터의:
모델 번호: BTZH-P1J-3
더 많은 도파관 커넥터, 제품 카탈로그를 위해 언제든지 문의해 주십시오. | 맞춤형 솔루션 제공
응용 분야:
Xi'an Elite Electronics는 체계적인 상호 연결 솔루션 선도 제조업체 주로 항공 우주, 항공, 항해, 레이더, 통신, 측정, 전자 분야에 서비스를 제공합니다. 당사의 고품질 제품은 최고의 재료와 엄격한 공정을 사용하여 열악한 환경에서 내구성과 신뢰성을 보장합니다.
포장 및 배송
포장:
도파관 WR 28 대 동축 2.92mm RF 커넥터를 신뢰할 수 있는 택배 서비스를 통해 배송하여 고객에게 안전하고 신속한 배송을 보장합니다. 고객은 배송 후 추적 번호를 받게 됩니다.배송:
당사는
도파관 WR28 대 동축 K 타입 2.92mm RF 커넥터를 신뢰할 수 있는 택배 서비스를 통해 배송하여 고객에게 안전하고 신속한 배송을 보장합니다. 고객은 배송 후 추적 번호를 받게 됩니다.도파관 포트 비교
BJ
|
(중국 표준) WR |
주파수 (GHz) | 내부 폭 | 내부 높이 | 일반 주파수 대역 | BJ70 |
| WR137 | 5.38~8.17 | 34.85 | 15.8 | 7.9 | BJ84 |
| WR112 | 6.57~9.99 | 28.5 | 12.62 | X 대역 | BJ120 |
| WR90 | 8.20~12.50 | 22.86 | 10.16 | X 대역 | BJ120 |
| WR75 | 9.84~15.00 | 19.05 | 9.525 | Ku 저주파 | BJ140 |
| WR62 | 11.90~18.00 | 15.8 | 7.9 | Ku 대역 | BJ180 |
| WR51 | 15.80~24.00 | 12.95 | 6.48 | Ku 고주파/K 저주파 | BJ220 |
| WR42 | 18.00~26.50 | 10.67 | 5.33 | K 대역 | BJ260 |
| WR34 | 21.70~33.00 | 8.636 | 4.318 | Ka 저주파 | BJ320 |
| WR28 | 26.50~40.00 | 7.112 | 3.556 | Ka | BJ400 |
| WR22 | 33.00~50.00 | 5.69 | 2.845 | Ka 고주파 / U | BJ500 |
| WR19 | 39.20~59.60 | 4.775 | 2.388 | U/V 대역 | BJ620 |
| WR15 | 50.00~75.00 | 3.759 | 1.88 | V 대역 | BJ740 |
| WR12 | 60.50~91.90 | 3.099 | 1.549 | E 대역 | BJ900 |
| WR10 | 75.00~110.0 | 2.54 | 1.27 | W 대역 | BJ1200 |
| WR08 | 92.20~140.0 | 2.032 | 1.016 | F 대역 |
