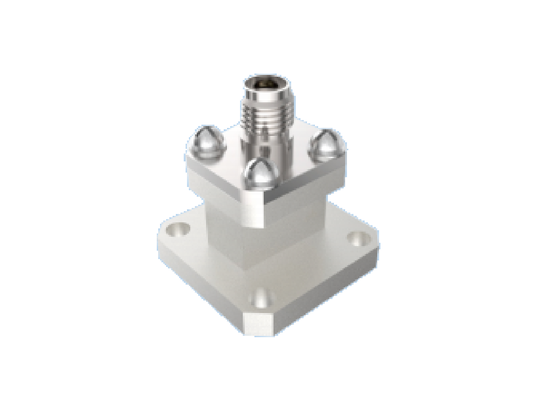

BJ220/WR 42 도파관 - 2.92mm K 유형 어댑터 18GHz~26.5GHz 최종 출시 K 대역용 항공우주 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | WR42 - 동축 K 유형 어댑터 | 모델: | BTZH-H1H-3 |
|---|---|---|---|
| 주파수 범위: | 18GHz~26.5GHz | 센터 지휘자: | 구리 합금, 금도금 |
| 외부 도체: | 알루미늄 합금, 자연색 전도성 산화 | 구조: | 출시 종료 |
| 동축 포트: | 2.92mm RF 커넥터 | 도파관 포트: | BJ220 / WR42 |
| 마운트 방법: | 4개 구멍 플랜지 마운트 | VSWR: | <1.25 |
| 삽입 손실: | <0.25dB | ||
| 강조하다: | 2.92mm RF 파도 안내 어댑터,K 대역 항공 우주 RF 커넥터,18GHz-26.5GHz 끝 발사 커넥터 |
||
제품 설명:
웨이브가이드 K 타입 (2.92mm RF 커넥터) mm 웨이브
엘리트 일렉트로닉스는 항공용 웨이브 가이드에서 동축 어댑터를 생산하며, 두 가지 구조 유형으로 제공됩니다: 끝 발사 및 직각 유형. 주파수는 5.3 GHz에서 145 GHz까지 다양합니다.직사각형 파도 유도 포트에는: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) 동축 인터페이스 커버 SMA, 2.92mm, 2.4mm 및 1.85mm, 1.0mm, 0.8mm 시리즈. 각 waveguide 포트는 전체 waveguide 대역폭을 지원합니다. 신뢰할 수있는 구조를 특징으로,콤팩트한 외형 차원, 좋은 일관성을 가진 우수한 전기 성능, 가벼운 무게 (≤20g), 이러한 제품은 다양한 유형의 우주선에서 널리 사용됩니다.
2.92mm RF 커넥터또한 K형 커넥터라고도 불리는 K형 커넥터는 최대 작동 주파수가 최대 40 GHz에 달하는 널리 사용되는 밀리미터파 커넥터입니다. 2.92mm RF 커넥터, 플랜지 마운트 커넥터, 방벽 커넥터. 공기 다이 일렉트릭 인터페이스를 갖추고 있으며, 완전히 교환 가능하며 SMA 시리즈 및 3.5mm 커넥터와 호환됩니다.콤팩트 크기를 포함한 주요 이점을 제공합니다., 가벼운 디자인, 높은 작동 주파수, 안정적이고 신뢰할 수 있는 연결.
윤곽 차원WR42 파도 유도선2.92mm RF 커넥터:
모델 번호:BTZH-H1H-3
더 많은 2.92mm RF 커넥터,제품 카탈로그를 위해 저희에게 연락하는 것을 주저하지 마십시오. |맞춤형 솔루션
응용 프로그램:
시안 엘리트 일렉트로닉스는 시스템적 상호 연결 솔루션의 선도적인 제조업체주로 항공우주, 항공, 항해, 레이더, 통신, 측정,전자제품농장. 우리의 고품질 제품은 가장 좋은 재료와 엄격한 프로세스를 사용하여 가혹한 환경에서 내구성과 신뢰성을 보장합니다.
포장 및 운송
포장:
의WR 42에서 동축 K형 2.92mm RF커넥터운송 중에 보호되도록 고심히 포장되어 있습니다.
운송:
우리는 선박WR42 웨이브게이드에서 코아시얼 K 타입 2.92mm RF커넥터고객들에게 안전하고 신속한 배송을 보장하기 위해 신뢰할 수 있는 택배 서비스를 이용합니다. 고객들은 배송 후 추적 번호를 받게 됩니다.
웨이브게이드 포트 비교
|
BJ (중국 표준) |
WR | 주파수 (GHz) | 내부 너비 | 안쪽 높이 | 일반적인 주파수 대역 |
| BJ70 | WR137 | 5.38817 | 34.85 | 15.8 | C/X 밴드 |
| BJ84 | WR112 | 6.57-999 | 28.5 | 12.62 | X 밴드 |
| BJ100 | WR90 | 8.20·1250 | 22.86 | 10.16 | X 밴드 |
| BJ120 | WR75 | 90.841500 | 19.05 | 9.525 | 낮은 주파수. |
| BJ140 | WR62 | 11.90 ∙1800 | 15.8 | 7.9 | 쿠 밴드 |
| BJ180 | WR51 | 150.80 ∼ 24.00 | 12.95 | 6.48 | 높은 K 낮은 주파수 |
| BJ220 | WR42 | 180.002650 | 10.67 | 5.33 | K 밴드 |
| BJ260 | WR34 | 21.70 ′′3300 | 8.636 | 4.318 | 낮은 주파수 |
| BJ320 | WR28 | 26.50~40.00 | 7.112 | 3.556 | 카 |
| BJ400 | WR22 | 330.005000 | 5.69 | 2.845 | 카 고주파 / U |
| BJ500 | WR19 | 3920'59'60 | 4.775 | 2.388 | U/V 대역 |
| BJ620 | WR15 | 500.0075.00 | 3.759 | 1.88 | V 밴드 |
| BJ740 | WR12 | 60.50 ∼ 9190 | 3.099 | 1.549 | E 밴드 |
| BJ900 | WR10 | 750.00110.0 | 2.54 | 1.27 | W 밴드 |
| BJ1200 | WR08 | 92.20~140.0 | 2.032 | 1.016 | F 밴드 |
