K2.92 타입 여성 RF 동축 케이블 커넥터 1# 반강직/유연 밀리미터 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| 강조하다: | K2.92 RF 코아시얼 케이블 커넥터,유연한 RF 코아시얼 케이블 커넥터 |
||

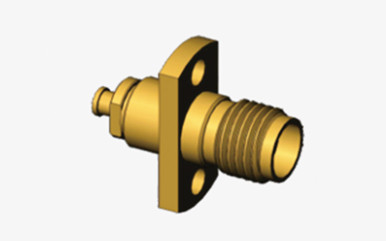

K2.92 타입 1# 반강도/유연 밀리미터 케이블용 여성 RF 동축 케이블 연결 장치
종종 "K 타입"으로 지정되며, 2.92 커넥터는 최대 40 GHz의 주파수를 지원할 수 있는 능력으로 밀리미터 파동 기술에서 주류입니다.이 어댑터들은 SMA와 3G의 교류를 촉진시킬 뿐만 아니라.5 시리즈의 상반자이지만 공기 다이 일렉트릭 시스템을 포함합니다. 그들은 가파른 구조, 최소한의 무게, 높은 주파수에서 우수한 성능으로 구별됩니다.그리고 일관성 있는 연결을 보장합니다..
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
특징:
1. 고주파 공로
낮은 손실: 높은 주파수에서 낮은 삽입 손실을 유지하여 신호 무결성을 보장합니다.
보호 효과: 좋은 보호 는 전자기 간섭 을 줄이고 신호 품질 을 향상 시킨다.
2기계적 안정성
구조적 무결성: 장기 사용 후에도 좋은 기계적 성능을 유지하도록 설계되었습니다.
환경 저항성: 환경에 적응하고, 열악한 조건 하에서 안정적으로 작동 할 수 있습니다.
다른 2.92mm 남성 여성 RF 커넥터
|
부문 번호
|
설명
|
|
K-KFD38
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD76G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
적용:
1시험 및 측정 장비
네트워크 분석기 및 스펙트럼 분석기와 같은 고주파 테스트 및 측정 도구는 정확한 신호 입출력을 위해 2.92mm 커넥터를 사용합니다.
이 커넥터는 엔지니어와 기술자들에게 고품질의 재현 가능한 테스트 결과를 얻는 데 도움을 줍니다.
2방송 및 영상 장비
방송 전송 장비 및 전문 이미지 장치에서 2.92mm 커넥터는 고화질 비디오 신호를 전송하는 데 사용됩니다.
이것은 전체 과정 동안 카메라에서 재생 장치로 신호 품질이 손상되지 않도록합니다.
