금속 K2.92 여성 2 구멍 플랜지 RF 코아시얼 커넥터 2# 반강직/유연 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 설명: | 2.92mm, K 타입, SMK | 접착: | 금은 도금처리했습니다 |
|---|---|---|---|
| 절연체: | PTFE | 몸체 유형: | 일직선 |
| 소재: | 금속 | 색상: | 골든 |
| 산: | 플랜지 탑재 | 성별: | 잭 |
| 강조하다: | 2홀 플랜지 RF 코아시얼 커넥터,유연한 케이블 RF 코아시얼 커넥터,놋쇠 고주파 동축 커넥터 |
||

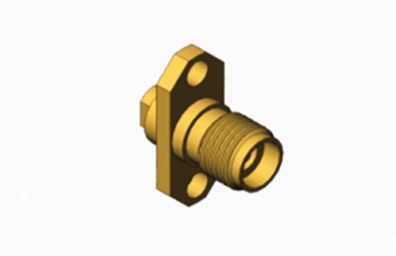

금속 K2.92 여성 2 구멍 플랜지 RF 코아시얼 커넥터 2# 반강직/유연 케이블
K형 (2.92mm,SMK) 밀리미터 파동 연결 장치또한 2.92mm 커넥터라고 불립니다. 그것은 가장 인기있는 미터 파동 커넥터 중 하나입니다. 넓은 주파수 범위는 40GHz까지입니다. 그들은 SMA와 3.5mm 커넥터와 결합 할 수 있습니다.
이 K형 (2.92mm,SMK) 커넥터공기 인터페이스를 채택하여 크기가 작고 무게가 가볍고 연결이 매우 신뢰할 수 있습니다.
고 정밀 50Ohm 동축 2.92mm (여성) 커넥터는 보편적인 RF 및 마이크로 웨브 애플리케이션을 위해 설계되었습니다.이러한 고성능 커넥터는 광범위한 테스트 및 측정 환경에서 사용됩니다., 셀룰러 통신에서 위성 통신까지 확장하여 정확한 장비와 케이블 상호 연결 호환성을 보장합니다. 견고한 스테인레스 스틸로 제작되었습니다.이 커넥터는 반복적인 사용에 견딜 수 있도록 만들어졌습니다.그들은 공기 다이 일렉트릭 시스템으로 장착되어 있으며 저 손실 플라스틱 중심 전도기 지원을 포함합니다.
특징:
구조적 특징:
K형 커넥터의 크기는 작고 가벼우므로 좁은 공간에 편리하게 배치 할 수 있으며 시스템의 전체 무게를 줄일 수 있습니다.
그들의 설계는 SMA 및 3.5mm와 같은 다른 유형의 커넥터와 교환성을 허용하여 유연성과 적용성을 향상시킵니다.
K형 커넥터에는 금속 연결 고리가 들어서서 금속과 금속의 360° 접촉을 달성하여 기계적 및 전기적 안정성을 강화합니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 250VRMS* | |
| 다이엘렉트릭스 전압 저항 | 750VRMS* | |
| 단열 저항 | ≥ 5000 MΩ | |
| 중앙 저항 | 외부 선도자 | ≤2.0mΩ |
| 중앙 지휘자 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 온도 | -55°C ~ +125°C | |
적용:
시험 및 측정 장비:
고주파 시험 및 측정 장비에서 K2.92 커넥터는 낮은 삽입 손실과 극히 낮은 반사 손실로 널리 사용됩니다.이러한 특징은 측정의 정확성과 반복성을 보장합니다..
이 커넥터는 신호 간섭과 데이터 손실을 효과적으로 줄여 테스트 결과의 정확성을 보장 할 수 있습니다.
다른 2.92mm 남성 여성 RF 커넥터
|
부문 번호
|
설명
|
|
K-KFD14
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD75G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
