K2.92 시리즈 금으로 칠한 4 구멍의 플랜지 청동 RF 코아시얼 커넥터 2 개의 반 - 딱딱 / 유연 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 설명: | 밀리미터파 SMK 연결기 | 키특성: | 4 홀 플랜지 패널 커넥터 |
|---|---|---|---|
| 접착: | 금은 도금처리했습니다 | 절연체: | PTFE |
| 몸체 유형: | 일직선 | 소재: | 금속 |
| 색상: | 골든 | 성별: | 잭 |
| 강조하다: | 4홀 RF 코아시얼 커넥터,금으로 칠한 RF 코아시얼 커넥터,K2.92 시리즈 RF 코아시얼 커넥터 |
||

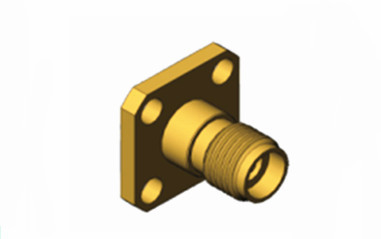

K2.92시리즈 여성 4홀 플랜지 RF 금속 코아시얼 커넥터 2# 반강직/유연 케이블
RF 및 마이크로파 설정에서 50Ohm 동축 애플리케이션을 위해 정밀 설계 된 2.92mm 여성 커넥터는 우수한 성능을 제공합니다.이러한 커넥터는 다양한 테스트 및 측정 맥락에서 널리 사용됩니다., 셀룰러 및 위성 통신 시스템을 포함하여 장비와 케이블 상호 연결이 완벽하게 일치하는지 확인합니다.이 유닛은 지속적인 사용을 유지하도록 만들어졌습니다.그들은 공기 다이 일렉트릭 디자인으로 특징이며 중앙 전도기에 저 손실 플라스틱 지원을 통합합니다.시험 및 측정 장비:
고주파 시험 및 측정 장비에서 K2.92 커넥터는 낮은 삽입 손실과 극히 낮은 반사 손실로 널리 사용됩니다.이러한 특징은 측정의 정확성과 반복성을 보장합니다..
이 커넥터는 신호 간섭과 데이터 손실을 효과적으로 줄여 테스트 결과의 정확성을 보장 할 수 있습니다.
특징:
고주파 성능:
K형 커넥터의 설계는 전체 8mm 주파수 대역을 커버하여 최대 46GHz까지 작동할 수 있으며 밀리미터 파도 애플리케이션에 이상적입니다.
밀리미터 파동 기술의 발전으로 인해 이러한 커넥터의 중요성은 고주파 전송에서 점점 더 두드러지고 있습니다.시장 수요의 주류 밀리미터 파드 커넥터가 되고 있습니다..
이 커넥터는 낮은 서 있는 파동 비율과 낮은 삽입 손실을 최대 40 GHz까지 유지하여 안정적인 신호 전송과 최소한의 저하를 보장 할 수 있습니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
적용:
시험 및 측정 장비:
고주파 시험 및 측정 장비에서 K2.92 커넥터는 낮은 삽입 손실과 극히 낮은 반사 손실로 널리 사용됩니다.이러한 특징은 측정의 정확성과 반복성을 보장합니다..
이 커넥터는 신호 간섭과 데이터 손실을 효과적으로 줄여 테스트 결과의 정확성을 보장 할 수 있습니다.
다른 2.92mm 남성 여성 RF 커넥터:
|
부문 번호
|
설명
|
|
K-KFD14
|
2.92mm 타입 4홀 플랜지 마운트 K 여성 RF 코아시얼 연결기
|
|
K-KFD23
|
2.92mm 타입 2홀 플랜지 마운트
|
|
K-KFD7
|
2.92mm 타입 2홀 플랜지 마운트
|
|
K-KFD167 |
2.92mm 타입 4홀 플랜지 마운트 K 여성 RF 코아시얼 연결기
|
1.
2.
3.
4.
참고:
우리는 10,000종이 넘는RF 어댑터,당신이 사용하는 커넥터가 발견되지 않는 경우, 당신의 detai와 저희에게 연락하십시오이봐요.
