CXN3506/MF108A 케이블 플래팅용 직직 여성 스테인리스 스틸 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 몸체 유형: | 일직선 | 제품 이름: | 2.92mm, K 타입, SMK |
|---|---|---|---|
| 접착: | 패시베이트됩니다 | 절연체: | PTFE |
| 성별: | 여성 | 소재: | 스테인리스 스틸 |
| 끝내: | 니켈은 도금처리했습니다 | 내구성: | 500이지 사이클 |
| 강조하다: | 플래팅 패시베이트 RF 커넥터,직선 여성 스테인리스 스틸 RF 커넥터,MF108A 케이블 RF 커넥터 |
||

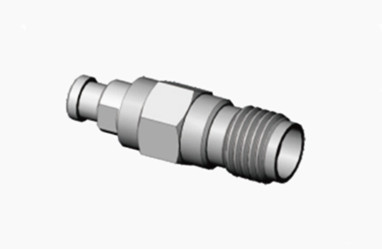

CXN3506/MF108A 케이블을 위한 직선 여성 K2.92 스테인리스 스틸 RF 커넥터
2.92mm 인터페이스 (여성) 와 함께 50ohm 동축 커넥터는 고 정밀 일반 RF 및 마이크로 웨브 애플리케이션을 위해 설계되었습니다.이 우수한 성능 커넥터는 다양한 테스트 및 측정 환경에서 광범위하게 사용, 셀룰러 통신에서 위성 통신에 걸쳐 최적의 장비 일치와 케이블 상호 연결을 보장합니다.이 커넥터들은 반복적으로 사용할 수 있도록 설계되었습니다.그들은 공기의 변전기와 함께 낮은 손실의 플라스틱 중심 전도기 지원을 통합합니다.

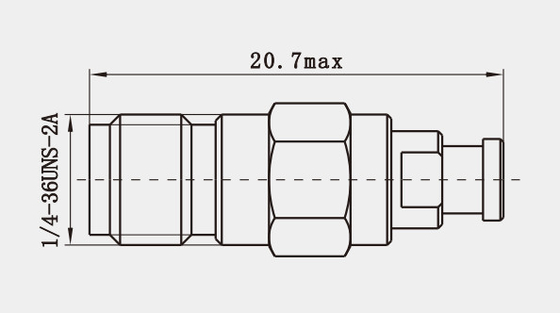

윤곽 그림: (mm)
사양2.92mm 50Ohm 스테인리스 스틸 직선 RF 코아시얼 커넥터 여성
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 250VRMS* | |
| 다이엘렉트릭스 전압 저항 | 750VRMS* | |
| 단열 저항 | ≥ 5000 MΩ | |
| 중앙 저항 | 외부 선도자 | ≤2.0mΩ |
| 중앙 지휘자 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 온도 | -55°C ~ +125°C | |
특징:
5신뢰성: K2.92 커넥터는 높은 신뢰성, 안정적인 성능 및 좋은 반복성을 나타내며 장기적이고 빈번한 사용에 적합합니다.
6내구성: 커넥터는 내구성 있고 성능에 영향을 미치지 않고 여러 번 짝짓기 주기를 견딜 수 있습니다.
7호환성: K2.92 커넥터는 SMA 및 3.5mm와 같은 다른 유형의 커넥터와 호환되며 더 많은 연결 옵션과 유연성을 제공합니다.
적용:
2무선 통신 기지국: 무선 통신 기지국, 특히 5G 및 미래의 6G 기술에서, 커넥터 성능에 대한 높은 수요가 있습니다. K2.92 커넥터는 낮은 VSWR (전압 정전파 비율) 및 높은 신뢰성으로 인해 고속 데이터 전송 및 안정적인 신호 연결을 지원합니다..
3정밀 테스트 및 측정 장비: 실험실 및 산업 환경에서 네트워크 분석기 및 스펙트럼 분석기와 같은 다양한 고 주파수 테스트 장치가 사용됩니다.이 장치에서 연결 장치가 결정적인 역할을 합니다., 테스트 데이터의 정확성과 장비의 고성능 작동을 보장합니다.
다른 2.92mm 남성 여성 RF 커넥터:
|
부문 번호
|
설명
|
|
K-KFD4
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD28G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
참고:
우리는 10,000종이 넘는RF 어댑터,당신이 사용하는 커넥터가 발견되지 않는 경우, 당신의 detai와 저희에게 연락하십시오이봐요.
