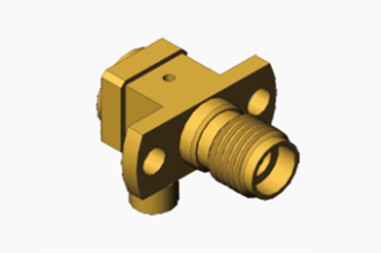

K2.92 CXN3506/MF108A 케이블용 직각 청동 여성 2 구멍 플랜지 RF 커넥터

K2.92 CXN3506/MF108A 케이블용 직각 청동 여성 2홀 플랜지 RF 커넥터

2.92형 커넥터로도 알려진 K형은 40GHz까지의 주파수를 가진 일반적으로 사용되는 밀리미터파 커넥터 시리즈입니다. SMA 시리즈와 3GHz와 상호 교환적으로 사용할 수 있습니다.5 시리즈 제품 및 공기 인터페이스를 채택K형 커넥터는 작은 크기, 가벼운 무게, 높은 사용 빈도 및 신뢰할 수있는 연결을 특징으로합니다.

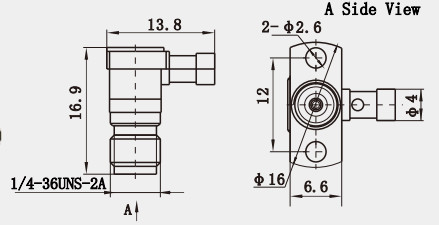

윤곽 그림: (mm)

스펙트럼

참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.

다른 2.92mm 남성 여성 RF 커넥터

2.

3.

4.

특징:

1전기적 특성:
- 특유의 임피던스는 50Ω이며, 다양한 RF 애플리케이션에 적합합니다.
- 주파수 범위는 DC에서 40GHz까지 넓으며, 고주파 애플리케이션의 요구를 충족시킵니다.
- 40GHz에서 1.15 이하의 낮은 전압 정지파 비율 (VSWR) 은 효율적인 신호 전송을 보장합니다.

2기계적 특성:
- 높은 온도 저항성, -55°C에서 +165°C까지 온도 견딜 수 있습니다.
- 낮은 분리 힘과 연대 힘, 조작이 쉽고 신뢰할 수있는 연결.
- 강한 내구성, 500회 사용에 견딜 수 있습니다.

3호환성 및 교환성:
- SMA, 3.5mm 및 다른 커넥터와 호환되며 다른 시스템 간의 상호 연결을 용이하게합니다.
- SMA 및 3.5mm 커넥터로 교환 할 수 있으며 장비의 보편성과 유연성을 향상시킵니다.

적용:

1시험 기기: 시험 기기에서 K2.92 커넥터는 시험 장비와 시험 장비의 연결을 위해 사용되며, 시험 결과의 정확성과 신뢰성을 보장합니다.

2항공 우주: K2.92 커넥터는 항공 우주 분야에서 다양한 항공 전자 장치를 연결하는 데 널리 사용되며 장비의 정상적인 작동과 안전을 보장합니다.

3무선 통신: 높은 주파수 범위와 낮은 삽입 손실 특성으로 인해 K2.92 커넥터는 송신기와 수신기를 연결하는 무선 통신 시스템에서 사용됩니다.신호 전송 효율성 향상.
