K2.92 CXN3506/MF108A 케이블 플러그용 스테인리스 스틸 남성 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 소재: | 스테인리스 스틸 | 성별: | 말레 |
|---|---|---|---|
| 제품 이름: | 2.92mm, K 타입, SMK | 키워드: | 직선형 커넥터 |
| 프로젝트: | 밀리미터파 연결기 | 접착: | 패시베이트됩니다 |
| 적용: | RF | 절연체: | PTFE |
| 강조하다: | K2.92 스테인리스 스틸 남성 RF 커넥터,CXN3506/MF108A 케이블 플러그 |
||

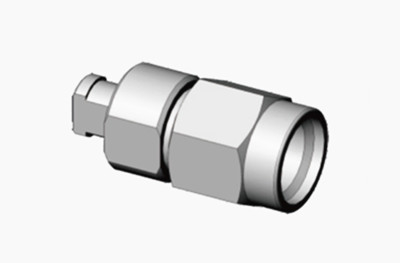

K2.92 CXN3506/MF108A 케이블 플러그용 스테인리스 스틸 남성 RF 커넥터
2.92형 커넥터로도 알려진 K형은 40GHz까지의 주파수 범위를 가진 일반적으로 사용되는 밀리미터파 커넥터 시리즈이다. SMA 시리즈와 3.5 시리즈 제품 공기 인터페이스를 통해이 커넥터는 콤팩트한 크기, 가벼운 디자인, 고주파 사용 및 신뢰할 수있는 연결 기능을 갖추고 있습니다.

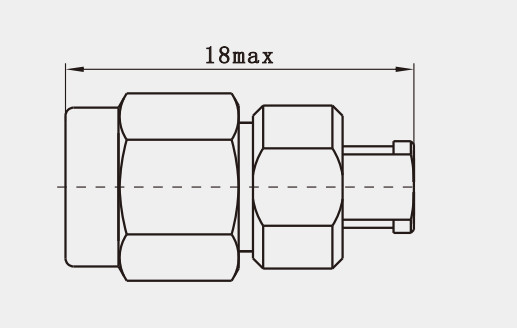

윤곽 그림: (mm)
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
다른 2.92mm 남성 여성 RF 커넥터
|
부문 번호
|
설명
|
|
K-KFD29
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD87G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD42
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD61G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
특징:
1높은 작동 주파수: 2.92mm 동축 커넥터는 40GHz까지의 주파수에서 작동합니다.이것은 밀리미터 파드 응용 프로그램에 매우 적합 하 고 현대 RF 기술의 요구 사항을 충족.
2낮은 VSWR 및 삽입 손실: 공기 다이 일렉트릭 전송 라인의 장점을 통합함으로써, 2.92mm 커넥터는 낮은 전압 정전파 비율 (VSWR) 과 최소한의 삽입 손실을 보여줍니다.이는 신호 전송 도중 에너지 손실을 줄여줍니다., 신호의 무결성을 유지합니다.
적용:
12.92 스테인레스 스틸 전파 동축 커넥터는 다양한 분야에서 광범위한 응용 프로그램을 가지고 있으며, 현대 기술에서의 다양성과 중요성을 보여줍니다.다음은 주요 응용 분야 중 일부입니다:
2통신: 2.92mm 커넥터는 무선 통신, 위성 통신 및 고속 데이터 전송 시스템에서 광범위하게 사용됩니다.고주파 성능은 5G 및 6G 네트워크와 같은 신흥 기술에 이상적입니다..
3레이더 시스템: 민간 레이더 시스템에서 2.92mm 커넥터는 안테나, 트랜시버 모듈 및 기타 필수 구성 요소를 연결하는 데 중요한 역할을합니다.신뢰성 및 낮은 손실 특성 최적의 레이더 시스템 성능과 정확성을 보장.
