엑스N3506/MF108A 케이블 플러그용 구리 / SS 직각 남성 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 종류: | 2.92mm, K 타입, SMK | 키워드: | 직각 커넥터 |
|---|---|---|---|
| 프로젝트: | 밀리미터파 커넥터 | 접착: | 금은 도금처리했습니다 |
| 적용: | RF / 위성 통신 | 절연체: | PTFE |
| 임피던스: | 50 오옴 | 성별: | 말레 |
| 강조하다: | CXN3506 금속 RF 커넥터,MF108A 케이블 플러그 RF 커넥터,오른쪽 각 남성 RF 커넥터 |
||

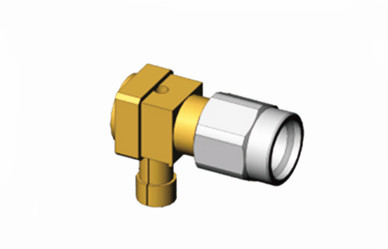

CXN3506/MF108A 케이블 플러그용 구리/SS 오른쪽 각성 남성 RF 커넥터
2.92형 커넥터로도 알려진 K형은 40GHz까지의 주파수 범위를 가진 밀리미터파 커넥터 시리즈로 널리 사용되고 있습니다.5 시리즈 제품 상호 교환 가능성 및 공기 인터페이스가 있습니다이 커넥터는 콤팩트한 크기, 가벼운 디자인, 고주파 작동 및 신뢰할 수있는 연결을 자랑합니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40 GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
다른 2.92mm 남성 여성 RF 커넥터
|
부문 번호
|
설명
|
|
K-KFD21
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD87G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD42
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD61G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
특징:
1컴팩트 크기: 3.5mm / SMA 커넥터와 같은 다른 유형의 RF 커넥터와 비교하면 2.92mm 커넥터는 작고 더 컴팩트합니다.소형화 된 설계 는 공간 제한 된 응용 프로그램 에서 사용 하기 위해 이상적 인휴대용 테스트 장비와 고밀도 회로판과 같은 것입니다.
2좋은 호환성: 2.92mm 커넥터의 설계는 SMA 및 3.5mm 커넥터와의 호환성을 고려합니다.특정 상황에서 서로 연결될 수 있습니다., 엔지니어들에게 더 많은 유연성을 제공합니다.
적용:
1테스트 및 측정 장비: 네트워크 분석기, 스펙트럼 분석기 및 신호 생성기와 같은 도구에 대해, 2.92mm 커넥터 테스트 포트와 테스트 중 장치 사이의 연결을 촉진그 정확성과 안정성은 측정 결과의 정확성을 향상시킵니다.
2의료기기: 자기 공명 영상 (MRI) 및 초음파 장치와 같은 일부 첨단 의료 장비에서 2.92mm 커넥터는 RF 코일, 센서,그리고 전자 장치그 우수한 성능은 이러한 의료 기기의 안정성과 신뢰성을 보장합니다.
3과학 연구: 물리학, 화학 및 재료 과학 연구 실험에서 2.92mm 커넥터는 실험 장치와 챔버를 연결합니다.높은 정확성 과 신뢰성 은 연구자 들 이 실험 자료 를 정확 하게 얻는 데 도움 이 된다.
