2.92mm 남성 스테인리스 스틸 직선 RF 연결기 CXN3507/MF363A 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 소재: | 황동/스테인리스 | 성별: | 말레 |
|---|---|---|---|
| 제품 이름: | 2.92mm, K 타입, SMK | 키워드: | 스트레이트 커넥터 |
| 프로젝트: | 밀리미터파 커넥터 | 접착: | 금으로 접힌/니켈로 접힌 |
| 적용: | RF | 절연체: | PTFE |
| 강조하다: | 2.92mm 남성 RF 커넥터,CXN3507/MF363A 케이블 RF 커넥터,스테인리스 스틸 직선 RF 커넥터 |
||

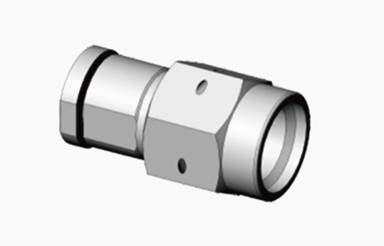

2.92mm 남성 스테인리스 스틸 직선 RF 연결기 CXN3507/MF363A 케이블
K형 (2.92mm,SMK) 밀리미터 파동 연결 장치, 또한 2.92mm 커넥터라고 불립니다. 그것은 가장 인기있는 미터 파동 커넥터 중 하나입니다. 넓은 주파수 범위는 40GHz까지입니다. 그들은 SMA와 3.5mm 커넥터와 결합 할 수 있습니다.
이 K형 (2.92mm,SMK) 커넥터공기 인터페이스를 채택하여 크기가 작고 무게가 가볍고 연결이 매우 신뢰할 수 있습니다.
2.92mm (여성) 인터페이스를 가진 고정도 50Ohm 동축 커넥터는 일반 RF 및 마이크로 웨브 애플리케이션을 위해 설계되었습니다.이러한 고성능 커넥터는 시험 및 측정 환경에서 널리 사용됩니다., 셀룰러 통신과 위성 통신까지, 적절한 장비와 케이블 상호 연결을 보장합니다.이 커넥터는 반복적으로 사용할 수 있도록 설계되었습니다.그들은 공기 다이 일렉트릭과 저손실 플라스틱 중심 전도기 지원을 통합합니다.

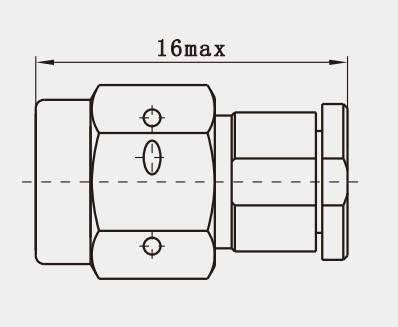

오프라인 도면 (mm):
스펙트럼50Ohm 청동 금판 2.92mm 타입 K 여성 RF 동축 커넥터 ((mm):
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
다른 2.92mm 남성 여성 RF 커넥터:
|
부문 번호
|
설명
|
|
K-KFD14
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD75G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
특징:
1낮은 VSWR 및 삽입 손실: 공기 다이 일렉트릭 전송 라인의 장점을 통합함으로써, 2.92mm 커넥터는 낮은 전압 정전파 비율 (VSWR) 과 최소한의 삽입 손실을 보여줍니다.이는 신호 전송 도중 에너지 손실을 줄여줍니다., 신호의 무결성을 유지합니다.
2컴팩트 크기: 3.5mm / SMA 커넥터와 같은 다른 유형의 RF 커넥터와 비교하면 2.92mm 커넥터는 작고 더 컴팩트합니다.소형화 된 설계 는 공간 제한 된 응용 프로그램 에서 사용 하기 위해 이상적 인휴대용 테스트 장비와 고밀도 회로판과 같은 것입니다.
3좋은 호환성: 2.92mm 커넥터의 설계는 SMA 및 3.5mm 커넥터와의 호환성을 고려합니다.특정 상황에서 서로 연결될 수 있습니다., 엔지니어들에게 더 많은 유연성을 제공합니다.
적용:
1테스트 및 측정 장비: 네트워크 분석기, 스펙트럼 분석기 및 신호 생성기와 같은 도구에 대해, 2.92mm 커넥터 테스트 포트와 테스트 중 장치 사이의 연결을 촉진그 정확성과 안정성은 측정 결과의 정확성을 향상시킵니다.
2의료기기: 자기 공명 영상 (MRI) 및 초음파 장치와 같은 일부 첨단 의료 장비에서 2.92mm 커넥터는 RF 코일, 센서,그리고 전자 장치그 우수한 성능은 이러한 의료 기기의 안정성과 신뢰성을 보장합니다.
3과학 연구: 물리학, 화학 및 재료 과학 연구 실험에서 2.92mm 커넥터는 실험 장치와 챔버를 연결합니다.높은 정확성 과 신뢰성 은 연구자 들 이 실험 자료 를 정확 하게 얻는 데 도움 이 된다.
4소비자 전자제품: 소비자 전자제품에서 직접적으로 일반적이지 않지만, 2.92mm 커넥터 또는 유사한 고성능 커넥터는 고품질 신호 전송을 보장하기 위해 일부 고급 오디오 장비 및 전문 사진 장비에서 찾을 수 있습니다..
