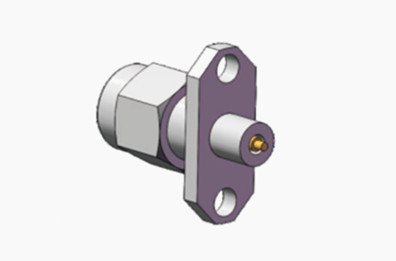

K2.92 미크로 스트립 접촉 연결 장치와 함께 두 개의 구멍을 가진 남성 스테인리스 스틸 플랜지
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 소재: | 스테인리스 스틸 | 성별: | 말레 |
|---|---|---|---|
| 제품 이름: | 2.92mm, K형, SMK | 키워드: | 2 홀 플랜지 패널 커넥터 |
| 프로젝트: | 밀리미터파 커넥터 | 접착: | 패시베이트됩니다 |
| 적용: | RF | 절연체: | PTFE |
| 강조하다: | K2.92 마이크로 스트립 콘택트 커넥터,두 개의 홀 플랜지 마이크로 스트립 콘택트 커넥터,스테인리스 스틸 마이크로 스트립 접촉 연결 장치 |
||
2.92mm 추천 남성 마이크로 웨이브 커넥터 RF 접착 된 청동 커넥터
K형 (2.92mm,SMK) 밀리미터 파동 연결 장치, 또한 2.92mm 커넥터라고 불립니다. 그것은 가장 인기있는 미터 파동 커넥터 중 하나입니다. 넓은 주파수 범위는 40GHz까지입니다. 그들은 SMA와 3.5mm 커넥터와 결합 할 수 있습니다.
이 K형 (2.92mm,SMK) 커넥터공기 인터페이스를 채택하여 크기가 작고 무게가 가볍고 연결에 매우 신뢰할 수 있습니다.
2.92mm (여성) 인터페이스를 가진 고 정밀 50Ohm 동축 커넥터는 다재다능한 RF 및 마이크로 웨브 애플리케이션을 위해 설계되었습니다.이 우수한 커넥터는 다양한 시험 및 측정 환경에서 광범위하게 사용, 셀룰러 통신에서 위성 통신까지, 최적의 장비 일치와 케이블 상호 연결을 보장합니다.이 커넥터들은 자주 사용하는 것을 견딜 수 있도록 설계되었습니다.그들은 공기 다이 일렉트릭과 저손실 플라스틱 중심 전도기 지원 기능을 통합하여 성능을 향상시킵니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50Ω |
| 주파수 범위 | DC - 40GHz |
| 정압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |

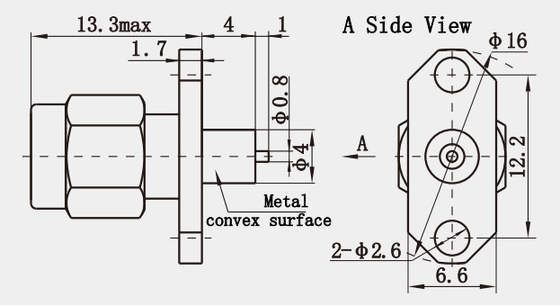

마이크로 스트립 접촉 연결 장치와 함께 K2.92 남성 스테인리스 스틸 두 구멍 플랜지 윤곽 도면(mm):
| 모델 번호 | 설명 |
| K-JFD5G | 2.92mm K 남성 2홀 플랜지 RF 커넥터 스테인리스 스틸 |
특징:
1외부 전도기 지름: K2.92 시리즈 RF 동축 커넥터는 외부 전도기 지름 2.92mm를 갖추고 있으며, 다른 많은 유형의 커넥터에 비해 크기가 더 작습니다.
작동 주파수: 이러한 커넥터는 DC에서 40 GHz까지의 주파수 범위에서 작동합니다. 이것은 고주파 응용 프로그램에 이상적입니다.
전기적 성능:
2전압 정전파 비율 (VSWR): DC에서 40 GHz의 주파수 범위 내에서, K2.92 시리즈의 최대 VSWR는 1입니다.15, 우수한 전기 성능을 나타냅니다.
접촉 저항: 내부 전도자의 접촉 저항은 3.0mΩ 미만이고 외부 전도자의 접촉 저항은 2.0mΩ 미만이며 안정적이고 신뢰할 수있는 신호 전송을 보장합니다.
적용:
1무선 통신: 이러한 커넥터는 셀룰러 네트워크, 위성 통신 및 Wi-Fi 장비를 포함하여 무선 통신 시스템에서 광범위하게 사용됩니다.그들은 이러한 중요한 시스템에서 높은 주파수 신호에 대한 신뢰할 수있는 연결을 제공합니다..
2테스트 및 측정 장비: 이러한 커넥터는 네트워크 분석기, 스펙트럼 분석기 및 신호 생성기와 같은 테스트 및 측정 도구에서 중요합니다.그들은 정확한 측정과 RF 회로와 시스템의 테스트를 위해 정확한 연결을 제공합니다..
3방송 및 스트리밍: 방송 및 스트리밍 미디어 설정에서 K2.92 개의 커넥터가 라이브 방송과 콘텐츠 제공에 필요한 고품질 오디오 및 비디오 신호 전송을 지원합니다..
다른 2.92mm 남성 여성 RF 커넥터:
|
부문 번호
|
설명
|
|
K-KFD38
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD76G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD8
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD9G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
