K 시리즈 2.92mm 청동 여성 플랜지 마운트 RF 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 종류: | 2.92mm, K 타입, SMK | 키워드: | 2 홀 플랜지 패널 커넥터 |
|---|---|---|---|
| 프로젝트: | 밀리미터파 커넥터 | 접착: | 금은 도금처리했습니다 |
| 적용: | RF / 위성 통신 | 절연체: | PTFE |
| 임피던스: | 50 오옴 | 성별: | 여성 |
| 강조하다: | K 시리즈 2.92mm RF 커넥터,구리 여성 플랜지 마운트 RF 커넥터 |
||

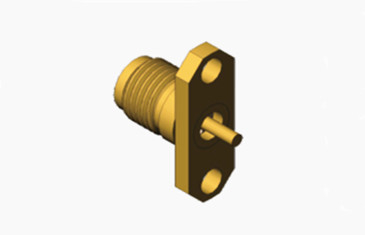

K 시리즈 ((2.92mm) 미크로 스트립과 함께 금속 여성 플랜지 마운트 RF 커넥터
K형 커넥터, 2.92형 커넥터로도 알려져 있는 K형 커넥터는 널리 사용되는 밀리미터파 커넥터 시리즈이다. 최대 40 GHz의 주파수를 지원하며 SMA 시리즈와 3GHz까지 교환할 수 있다.5 시리즈 제품 공기 인터페이스를 통해이 커넥터는 콤팩트한 크기, 가벼운 디자인, 고주파 성능, 그리고 신뢰할 수 있는 연결을 특징으로 합니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 정압 등급 | 250 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 750 VRMS (최대 해수면) |
| 전압 정전파 비율 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중전도 ≤ 3.0mΩ |
| 외전도 ≤ 2.0mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 | 금으로 칠한 청동 스테인레스 스틸, 패시베이트 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
다른 2.92mm 남성 여성 RF 커넥터
|
부문 번호
|
설명
|
|
K-KFD21
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD87G
|
스테인리스 스틸 2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-KFD42
|
2.92mm 타입 K 여성 RF 동축 연결 장치
|
|
K-JFD61G |
스테인리스 스틸 2.92mm 타입 K 남성 RF 동축 연결 장치
|
1.
2.
3.
4.
특징:
- 고주파 능력: 2.92mm 커넥터는 밀리미터 파동 스펙트럼에 속하는 40 GHz까지의 주파수를 지원합니다. 이것은 위성 통신, 레이더 시스템,고속 데이터 전송.
- 작은 크기: 2.92mm의 외부 지름으로, 이 커넥터는 SMA 또는 BNC와 같은 전통적인 커넥터보다 훨씬 작습니다.그 콤팩트 한 크기는 더 밀도가 높은 회로 설계를 허용하며 공간이 프리미엄 인 곳에서는 특히 유리합니다., 예를 들어 휴대용 장치 또는 통합 회로에서.
- 가벼운 건축물: 청동으로 만들어지는 연결 장치 는 내구성 있고 가볍습니다. 이 점 은 장비 의 전체 무게 를 감소 시킨다. 이 점 은 모든 그램 이 중요 한 항공우주용품 에서 매우 중요합니다.
적용:
- 최소 신호 저하: 작은 크기와 공기 다이 일렉트릭은 신호 손실과 왜곡을 현저히 줄이고, 이러한 효과가 더 두드러지는 높은 주파수에서 신호 무결성을 보존합니다.
- 공간 효율성: 콤팩트한 형태 요인은 PCB에 더 가까운 구성 요소를 배치하여 성능을 손상시키지 않고 고도로 통합 된 전자 시스템의 설계를 용이하게합니다.
- 내구성 과 신뢰성: 견고한 연결 메커니즘과 결합 된 구리 구조는 고주파 응용 프로그램에서 일반적인 혹독한 환경 조건에서도 장기적인 신뢰성을 보장합니다.극한의 온도나 기계적 스트레스 등.
- 밀리미터 파동 스펙트럼에 최적화: 밀리미터 파도 범위에서 작동하도록 특별히 설계된 2.92mm 커넥터의 특성은 이러한 주파수에서 작동하는 현대 통신 시스템과 레이더 기술의 요구 사항과 완벽하게 일치.
