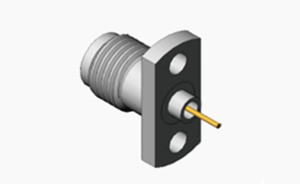

K2.92시리즈 여성 2홀 플랜지 스테인리스 스틸 RF 코아시얼 커넥터 PTFE 단열기와 패시베이트 플래팅

                              K2.92 시리즈 여성 2홀 플랜지 스테인리스 스틸 RF 코아시얼 커넥터

K형 (2.92mm,SMK) 밀리미터 파동 연결 장치, 또한 2.92mm 커넥터라고 불립니다. 그것은 가장 인기있는 미터 파동 커넥터 중 하나입니다. 넓은 주파수 범위는 40GHz까지입니다. 그들은 SMA와 3.5mm 커넥터와 결합 할 수 있습니다.

이 K형 (2.92mm,SMK) 커넥터공기 인터페이스를 채택하여 크기가 작고 무게가 가볍고 연결에 매우 신뢰할 수 있습니다.

이 고정밀 50Ohm 동축 커넥터는 2.92mm 여성 인터페이스로 RF 및 마이크로파 주파수에서 다재다능한 응용 프로그램을 위해 설계되었습니다.그들은 수많은 테스트 및 측정 환경에서 우수합니다., 셀룰러 통신에서 위성 통신에 걸쳐 최적의 장비와 케이블 연결을 보장합니다.이 커넥터는 반복 연결을 견딜 수 있도록 만들어졌습니다.그들은 공기 다이 일렉트릭 디자인을 통합하고 낮은 손실 플라스틱 중심 전도기 지원을 활용하여 성능과 내구성을 향상시킵니다.

스펙트럼

참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.

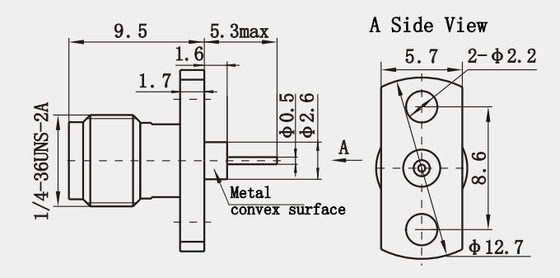

K2.92 시리즈 여성 2 홀 플랜지 스테인리스 스틸 RF 코아시얼 커넥터의 윤곽 도면(mm):

특징:

1. 호환성:
   • 교환 가능성: 그것은 SMA와 3.5mm 커넥터와 상호 교환 할 수 있습니다. 이는 실용적인 응용 분야에서 유연성과 편의성을 높입니다. 예를 들어,해당 커넥터가 일시적으로 사용할 수 없는 경우, 어댑터와 같은 액세서리는 서로 다른 일련의 커넥터를 연결하는 데 사용할 수 있습니다.
2. 다른 특징:
   • 공기 매개체: 공기통신 매체로 도입하여 공기통신선의 장점을 활용하여 낮은 VSWR 및 낮은 삽입 손실을 초래합니다.
   • 고층 금속 어워딩 링: 360° 금속과 금속의 접촉이 실현될 수 있어 연결 장치의 펀딩 성능과 안정성을 향상시킵니다.
   • 온도 적응력: -55°C에서 +125°C의 주변 온도에서 정상적으로 작동할 수 있으며, 다양한 가혹한 작업 환경에 적응합니다.

적용:

1. 시험 및 측정 장비:
   • 네트워크 분석기: 네트워크 분석기는 RF 구성 요소 및 시스템 진폭 주파수 특성, 단계 주파수 특성 및 중요한 기기의 다른 매개 변수를 측정하는 데 사용됩니다. k2.네트워크 분석기 테스트 포트와 테스트 중인 장치를 연결하기 위해 92mm 커넥터를 사용할 수 있습니다.고주파 회로, 필터,증폭기 및 다른 RF 장치, K2.92mm 커넥터는 안정적인 연결을 제공하여 테스트 신호가 방해 없이 전송되도록 할 수 있습니다.
   • 스펙트럼 분석기: 스펙트럼 분석기는 신호의 주파수 구성 요소와 전력 분포를 분석하는 데 사용됩니다. RF 및 마이크로파 대역 테스트에서 K2는92mm 커넥터는 신호에 대한 문제를 분석하고 진단하는 엔지니어를 돕기 위해 스펙트럼 분석기에 테스트되는 신호를 입력 할 수 있습니다.예를 들어, 무선 통신 장비의 디버깅 및 유지 관리 중에 스펙트럼 분석기와 K2의 조합.92mm 커넥터를 사용하여 장비에서 방출되는 신호의 스펙트럼이 표준에 맞는지 여부를 감지 할 수 있습니다., 그리고 신호 간섭 같은 문제가 있는지 여부.
   • 전력계: 전력 계측기는 RF 신호의 전력 수준을 측정하는 데 사용됩니다. 전력 계측기와 측정 신호 소스를 연결하는 데 K2.92 mm 커넥터를 사용할 수 있습니다.그리고 그것의 낮은 삽입 손실 특성은 측정 결과의 정확성을 보장 할 수 있습니다.RF 전력 증폭기, 송신기 및 기타 장비의 테스트에서 K2.92 mm 커넥터의 사용은 출력 전력을 정확하게 측정하고 장비의 성능을 평가 할 수 있습니다.
