K2.92 통신용 마이크로 스트립과 함께 여성 플랜지 스테인리스 스틸 RF 코아시얼 커넥터

                  K2.92 통신용 마이크로 스트립과 함께 여성 플랜지 스테인리스 스틸 RF 코아시얼 커넥터

K형 (2.92mm,SMK) 밀리미터 파동 연결 장치, 또한 2.92mm 커넥터라고 불립니다. 그것은 가장 인기있는 미터 파동 커넥터 중 하나입니다. 넓은 주파수 범위는 40GHz까지입니다. 그들은 SMA와 3.5mm 커넥터와 결합 할 수 있습니다.

이 K형 (2.92mm,SMK) 커넥터공기 인터페이스를 채택하여 크기가 작고 무게가 가볍고 연결에 매우 신뢰할 수 있습니다.

2.92mm 여성 인터페이스와 함께 고정도 50Ohm 동축 커넥터는 RF 및 마이크로 웨브 애플리케이션에서 일반 용도로 설계되었습니다.이러한 고성능 커넥터는 다양한 테스트 및 측정 시나리오에 사용됩니다., 셀룰러 통신에서 위성 통신까지, 장비와 케이블 상호 연결의 적절한 조화를 보장합니다.이 커넥터는 반복 사용에 견딜 수 있도록 만들어졌습니다.그들은 저손실 플라스틱 중심 전도기 지원과 함께 공기 다이 일렉트릭 디자인을 통합합니다.

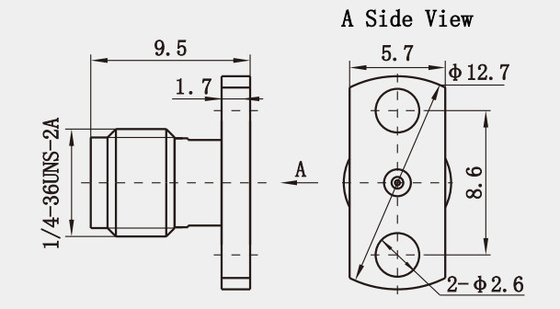

통신용 마이크로 스트립과 함께 K2.92 여성 플랜지 스테인리스 스틸 RF 코아시얼 커넥터의 윤곽 도면(mm):

스펙트럼K2.92 통신용 마이크로 스트립과 함께 여성 플랜지 스테인리스 스틸 RF 코아시얼 커넥터(mm):

참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.

특징:

1. 전기 성능:
   • 특성적 임피던스: 50Ω, 이는 RF 동축 커넥터에 대한 일반적인 표준 임피던스이며 전송 과정에서 신호의 안정성과 일치성을 보장 할 수 있습니다.
   • 호환성:
     • 교환 가능성: 그것은 SMA와 3.5mm 커넥터와 상호 교환 할 수 있습니다. 이는 실용적인 응용 분야에서 유연성과 편의성을 높입니다. 예를 들어,해당 커넥터가 일시적으로 사용할 수 없는 경우, 어댑터와 같은 액세서리는 서로 다른 일련의 커넥터를 연결하는 데 사용할 수 있습니다.
   • 다른 특징:
     • 공기 매개체: 공기통신 매체로 도입하여 공기통신선의 장점을 활용하여 낮은 VSWR 및 낮은 삽입 손실을 초래합니다.
     • 고층 금속 어워딩 링: 360° 금속과 금속의 접촉이 실현될 수 있어 연결 장치의 펀딩 성능과 안정성을 향상시킵니다.
     • 온도 적응력: -55°C에서 +125°C의 주변 온도에서 정상적으로 작동할 수 있으며, 다양한 가혹한 작업 환경에 적응합니다.

적용:

1. 안테나 시스템:
   • 위성 수신 안테나: 위성 수신 안테나는 우주에서 약한 신호를 수신해야, 커넥터의 요구 사항은 더 높습니다. k2.92 mm 커넥터는 좋은 전기 성능과 기계적 안정성을 가지고 있습니다.위성 수신 안테나와 백엔드 장비가 안정적으로 연결되도록 할 수 있습니다., 신호 전송 손실을 줄이고 수신 신호의 품질을 향상시킵니다.
   • 레이더 안테나: 레이더 시스템의 안테나는 고 주파수 및 고 전력 신호를 전송해야하며 K2.92mm 커넥터는 레이더 안테나와 커넥터의 높은 요구 사항을 충족시킬 수 있습니다.그것은 레이더 신호의 안정적인 전송을 보장하기 위해 레이더 안테나와 신호 처리 장비 사이의 연결에 사용할 수 있습니다., 그리고 복잡한 환경에서 좋은 내구성 및 반 간섭 능력을 가지고 있습니다.
   • 마이크로파 안테나: 마이크로파 통신 및 마이크로파 원격 감지 분야에서 마이크로파 안테나는 핵심 장비 중 하나입니다.안테나 및 RF 프론트 엔드 장비 연결, 그리고 그것의 고 주파수 특성 및 낮은 손실 성능은 마이크로 웨브 신호 전송의 수요를 충족시키고 안테나 시스템의 성능을 보장 할 수 있습니다.
