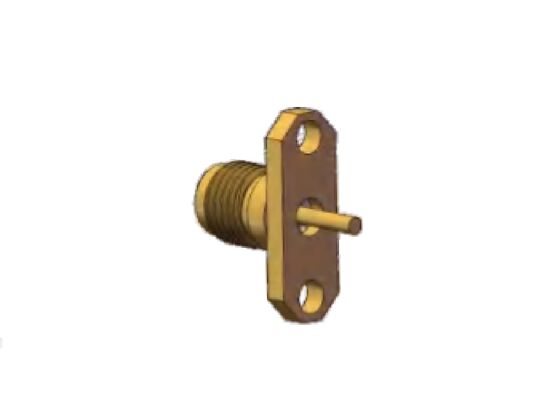

황동 40 GHz 2.92mm RF 커넥터 K 유형 잭 플랜지 구멍 간격 12.2mm 및 핀 직경 1.3mm
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 2.92mm RF 커넥터 | 모델: | K-KFD159 |
|---|---|---|---|
| 주파수 범위: | 0.04Hz-40GHz | 임피던스: | 50옴 |
| DWV: | 750V | 센터 지휘자: | 구리 합금, 금도금 |
| 외부 도체: | 놋쇠, 금 도금법 | 일치하는 핀: | 직경 1.3mm |
| 마운트 방법: | 두 개의 구멍 플랜지 마운트 | 절연체: | 페이 |
| 강조하다: | 구리 2.92mm RF 커넥터,40 GHz K형 RF 잭,플랜지 구멍 RF 커넥터 12.2mm |
||
제품 설명:
K형 (2.92mm) mmWave 커넥터
2.92mmWave 커넥터 K형 커넥터로도 알려진 K형 커넥터는 최대 작동 주파수가 최대 40GHz에 달하는 널리 사용되는 밀리미터파 커넥터입니다. 2.92mm 커넥터 케이블 커넥터, 플랜지 마운트 커넥터, 방벽 커넥터공기 다이렉트릭 인터페이스를 갖추고 있으며, 완전히 교환 가능하며 SMA 시리즈 및 3.5mm 커넥터와 호환되며, 컴팩트 크기와 가벼운 디자인,높은 작동 주파수, 그리고 안정적이고 신뢰할 수 있는 연결.
고주파 SMA RF 커넥터 애플리케이션을 위해 우리는 3.5mm 커넥터와 2.92mm 커넥터와 같은 대체 솔루션을 제공합니다.우리의 3.5mm/2.92mm mmWave 커넥터 / 어댑터는 SMA 커넥터 / 어댑터와 동일한 1/4-36 UNS 스레드 크기를 공유하여 완전한 호환성과 교환성을 보장합니다.3.5mm 커넥터는 35 GHz까지의 주파수를 지원하고, 2.92mm 커넥터는 40 GHz까지의 주파수에서 작동할 수 있습니다.
2.92mm RF 커넥터 (K 타입)인터페이스 크기:
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | 00.04GHz~40GHz | |
| 가등전압 | 250V | |
| 다이엘렉트릭스 전압 저항 | 750V | |
| 단열 저항 | ≥ 5000 MΩ | |
| 중앙 저항 | 외부 선도자 | ≤2.0mΩ |
| 중앙 지휘자 | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 합금 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속, 스테인레스 스틸 | 금으로 칠하거나 비활성화 |
| 단열기 | 유리 합금 / PTFE / PEI | |
| 온도 | -55°C ~ +125°C | |
윤곽 차원2 홀 플랜지 마운트 구리 합금 2.92mm 웨이브 커넥터 여성:
| 플랜지 구멍 간격 | 120.2mm |
| 플랜지 너비 | 50.7mm |
| 핀 지름 | 10.3mm |
윤곽 차원2 홀 플랜지 마운트 구리 합금 2.92mm 파동 연결기 여성: K-KFD146 (단위: mm)
| 플랜지 구멍 간격 | 120.2mm |
| 플랜지 너비 | 50.7mm |
| 핀 지름 | 10.3mm |
더 많은 2.92mm 커넥터,제품 카탈로그를 위해 저희에게 연락하는 것을 주저하지 마십시오. |맞춤형 솔루션
응용 프로그램:
시안 엘리트 일렉트로닉스는시스템적 상호 연결 솔루션의 선도적인 제조업체주로 항공우주, 항공, 항해, 레이더, 통신, 측정,전자제품농장. 우리의 고품질 제품은 가장 좋은 재료와 엄격한 프로세스를 사용하여 가혹한 환경에서 내구성과 신뢰성을 보장합니다.
포장 및 운송
포장:
구리 합금 2 홀 플랜지 마운트 2.92mm RF 커넥터는 운송 중에 보호를 보장하기 위해 고심히 카튼에 포장됩니다.
운송:
우리는 구리 합금 2 홀 플랜지 마운트 2.92mm RF 커넥터를 신뢰할 수있는 택배 서비스를 사용하여 고객에게 안전하고 신속한 배달을 보장합니다. 고객은 추적 NO를 받게됩니다.운송 후.
