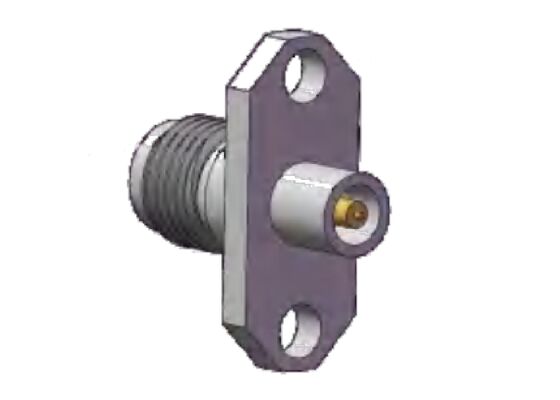

SS 셸 40GHz 2.92mm RF 커넥터 K 소켓 플랜지 마운트 홀 간격.480 인치 (12.2mm)
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 2.92mm RF 커넥터 | 모델: | K-KFD136G |
|---|---|---|---|
| 주파수 범위: | 0.04Hz-40GHz | 임피던스: | 50옴 |
| DWV: | 750V | 센터 지휘자: | 구리 합금, 금도금 |
| 외부 도체: | 스테인레스 스틸, 수동적 | 핀 직경: | 직경 0.3mm, 0.4mm, 0.7mm |
| 마운트 방법: | 두 개의 구멍 플랜지 마운트 | 절연체: | 페이 |
| 강조하다: | 2.92mm RF 커넥터 플랜지 마운트,40GHz RF 커넥터 K 소켓,2.92mm RF 커넥터 12.2mm 구멍 간격 |
||
제품 설명:
K-타입 (2.92mm RF 커넥터) mmWave 커넥터
K-타입 커넥터라고도 알려진 2.92mm RF 커넥터는 최대 40GHz의 작동 주파수를 갖는 널리 사용되는 밀리미터파 커넥터입니다. 2.92mm RF 커넥터에는 케이블 커넥터, 2홀 플랜지 마운트 커넥터, 4홀 플랜지 마운트 커넥터, 벌크헤드 커넥터, 2.92mm 어댑터가 있습니다. 에어 유전체 인터페이스를 특징으로 하며 SMA 시리즈 및 3.5mm 커넥터와 완전히 호환되며 컴팩트한 크기, 경량 설계, 높은 작동 주파수, 안정적이고 신뢰할 수 있는 연결성과 같은 주요 이점을 제공합니다.
2.92mm RF 커넥터 (K 타입) 인터페이스 치수:
| 전기적 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | 0.04GHz~40GHz | |
| 정격 전압 | 250V | |
| 유전체 내전압 | 750V | |
| 절연 저항 | ≥ 5000 MΩ | |
| 중심 저항 | 외부 도체 | ≤2.0mΩ |
| 중심 도체 | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| 재질 및 기계적 특성 | ||
| 중심 도체 | 수 | 구리 합금, 금 도금 |
| 암 | 베릴륨 구리, 금 도금 | |
| 탄성 접점 | 베릴륨 구리 | 금 도금 |
| 쉘 및 기타 금속 부품 | 황동, 스테인리스 스틸 | 금 도금 또는 패시베이션 |
| 절연체 | 유리 소결 / PTFE / PEI | |
| 온도 | -55℃ ~ +125℃ | |
외형 치수2홀 플랜지 마운트 2.92mm RF 커넥터 암: 모델 K-KFD136G
| 플랜지 구멍 간격 | 12.2mm |
| 플랜지 폭 | 6.7mm |
| 핀 직경 | 0.3mm |
외형 치수2홀 플랜지 마운트 2.92mm RF 커넥터 암: K-KFD144G (단위: mm)
| 플랜지 구멍 간격 | 12.2mm |
| 플랜지 폭 | 6.6mm |
| 핀 직경 | 0.6mm |
외형 치수2홀 플랜지 마운트 2.92mm RF 커넥터 암: K-KFD164G (단위: mm)
| 플랜지 구멍 간격 | 12.2mm |
| 플랜지 폭 | 6.6mm |
| 핀 직경 | 0.7mm |
더 많은 2.92mm 커넥터, 제품 카탈로그를 보려면 언제든지 문의하십시오. | 맞춤형 솔루션 제공
응용 분야:
Xi'an Elite Electronics는 시스템 상호 연결 솔루션 선도 제조업체 주로 항공 우주, 항공, 항해, 레이더, 통신, 측정, 전자 분야에 서비스를 제공합니다. 당사의 고품질 제품은 최고의 재료와 엄격한 공정을 사용하여 열악한 환경에서도 내구성과 신뢰성을 보장합니다.
포장 및 배송
포장:
스테인리스 스틸 2홀 플랜지 마운트 2.92mm RF 커넥터는 운송 중 보호를 위해 상자에 신중하게 포장됩니다.
배송:
스테인리스 스틸 2홀 플랜지 마운트 2.92mm RF 커넥터는 신뢰할 수 있는 택배 서비스를 통해 배송되어 고객에게 안전하고 신속하게 배송됩니다. 고객은 배송 후 추적 번호를 받게 됩니다.
기타 제품 카탈로그
| SMA SSMA 커넥터 |
| SMP SMPM CSMP ASMP 커넥터 |
| mmW 커넥터 카탈로그 (2.92mm, 2.4mm, 1.85mm, 1.0mm, 0.8mm) |
| 시리즈 간 RF 어댑터 (SMA-SSMA, SMP-SMPM, SMA-2.92mm, SMA-N....) |
| N TNC TNCA 커넥터 |
| BMA SBMA 커넥터 |
| MCX & MMCX 커넥터 |
| 마이크로 D 커넥터 J30J+J30J+J55A+J55AM+J56J |
| 밀폐 유리 금속 씰 |
| RF 동축 케이블 어셈블리 |
| 맞춤 제작제품 (안테나, 필터, 전력 분배기, 커플러, 도파관 부품, 테스트 픽스처, 패키지 모듈) |
| 자세한 내용은 영업팀에 직접 문의하십시오. |
